Potere d'acciaio 1700daN palo di Palo 12.2M di corrente elettrica di colore dello zinco
-
Evidenziare
posta di corrente elettrica
,posta di energia elettrica
,1700daN corrente elettrica Palo
-
MaterialeASTM 572 GR65, Q460C
-
Altezza12.2m
-
Spessore5mm
-
ColoreColore dello zinco
-
FormaPoligonale o conico
-
SaldaturaAWS D 1,1
-
Trattamento di superficieImmersione calda galvanizzata
-
Luogo di origineLa CINA
-
MarcaFUTAO
-
CertificazioneISO 9001 : 2008
-
Numero di modello12.2m 1700daN
-
Quantità di ordine minimo10 pezzi
-
Prezzo$150 - $480
-
Imballaggi particolari40HC o OT, involucro dalla stuoia o stuoia della paglia
-
Tempi di consegna15 - 31 giorno feriale
-
Termini di pagamentoL/C, T/T
-
Capacità di alimentazione1200 pezzi ogni settimana
Potere d'acciaio 1700daN palo di Palo 12.2M di corrente elettrica di colore dello zinco
palo di potere di 12.2M Electrical, palo d'acciaio, con 1700daN Repubblica di Trinidad e Tobago
Descrizione di prodotto
I nostri pali elettrici specificamente sono progettati per il palo di potere di 12.2M Electrical, palo d'acciaio, con 1700daN Repubblica di Trinidad e Tobago, noi con successo hanno consegnato i nostri prodotti ai clienti soddisfatti tutt'intorno il mondo compreso Sud-est asiatico, Medio Oriente ed Europa. Inoltre, possiamo produrre i vari tipi di pali secondo il suo uso quali la sospensione, la tensione ed il terminale/pali morti di angolo.
Dettagli specifici
| PROGRAMMA DI VALUTAZIONE TECNICA SPECIFICAZIONE NO.P25 e P25-2016-02 12.2M HA GALVANIZZATO PALI D'ACCIAIO |
||
| DESCRIZIONE | UNITÀ | I DATI DELL'OFFERENTE (ESSERE INSERITO) |
| 1) Norme di progettazione | ASCE/SEI 48 | |
| 2)Parametri di Palo: | ||
| Lunghezza | millimetro | 12200 |
| Spessore di acciaio | millimetro | 5mm |
| Forma a sezione trasversale | Ottagonale | |
| Designazione d'acciaio | Numero di ASTM | ASTM572 GR65 |
| Ultimo Stress.fu di tensione | N/mm2 | 550 |
| Tensione di snervamento, fy | N/mm2 | 450 |
| Caricamento di progettazione secondo il requisito ed il collegamento A | Sì/no | Sì |
| Sforzo di progettazione di Max.allowable | fd=fy/(1,1) | 1,1 |
| Limite di deviazione | lunghezza di 10% | <10> |
| Diametro della cima di Palo | millimetro | 205 |
| Diametro del fondo di Palo | millimetro | 450 |
| Galvanizzi la norma del rivestimento | ASTM A123/A123M | |
| Galvanizzi lo spessore di rivestimento | 86um | |
| 3) Cima di Palo permanentemente coperta di cappuccio d'acciaio | Sì/no | Sì |
| 4)Base di appoggio staccabile come specificato | Sì/no | Sì |
| 5)Palo si è adattato con la manica 450mm di messa a terra di 900mm livello di cui sopra e sotterraneo con uno spessore di minimo di 5mm |
Sì/no | Sì |
| 6) Spine di plastica misura sui fori filettati | Sì/no | Sì |
| 7)Palo ha fabbricato in un pezzo solo | Sì/no | Sì |
| 8) I fori per i bulloni sono diametro nominale di 23mm | Sì/no | Sì |
| 9)Numero e posizione per i fori secondo il disegno di specificazione | Sì/no | Sì |
| 10) cuscinetto del collegamento di terra del NEMA del Due-foro come specificato | Sì/no | Sì |
| 11) Collegando gli inserti filettati a massa come specificato | Sì/no | Sì |
| 12) Messa a terra il fronte e dei fili a massa del cuscinetto come specificato | Sì/no | Sì |
| 13)Poliuretano resistente UV o rivestimento equivalente applicato come specificato, 1900mm dalla base del palo | Sì/no | Sì |
| 14) L'altra rifinitura del palo come specificato | Sì/no | Sì |
| 15) Marcature come specificato | Sì/no | Sì |
| 16) Provando come specificato | Sì/no | Sì |
| 17) Pali hanno imballato in contenitori senza coperchio | Sì/no | Sì |
risultato dei test 1.Material
|
|
Misurato | Norma | Passato | |||||
| Carico di snervamento, MPa | 755/725 | min 450 | Passato | |||||
| Resistenza alla trazione, MPa | 810/785 | min 550 | ||||||
| Allungamento, % | 20/20 | min di 15% | ||||||
| C2. Prova chimica | Misurato | Norma | Osservazioni | |||||
| Carbonio (C), % | 0.063 / 0,064/0,065 (VIALE = 0,064) | 0,23 massimo | Passato | |||||
| Manganese (mn), % | 1.52 / 1,52/1,51 (VIALE = 1,517) | 0.5 - 1,65 | ||||||
| Fosforo (p), % | 0.011 / 0,013/0,012 (VIALE = 0,012) | 0,04 massimo | ||||||
| Zolfo (s), % | 0.0051 / 0,006/0,0053 (VIALE = 0,006) | 0,05 massimo | ||||||
| Silicio (si), % | 0.17 / 0,17/0,171 (VIALE = 0,171) | 0.04 - 0,06/0,12 - 0,25 | ||||||
| Rame (Cu), % | 0.224 / 0,224/0,222 (VIALE = 0,224) | 0,20 min | ||||||
| Nichel (Ni), % | -- | |||||||
| Cromo (Cr), % | -- | |||||||
| Niobio (N.B.:), % | -- | |||||||
| Alluminio (Al), % | -- | |||||||
| Columbio (Co), % | -- | |||||||
| Vanadio (v), % | -- | |||||||
| Titanio (Ti), % | -- | |||||||
Dettagli supplementari
Codice di progettazione: ASCE/SEI standard americano 48-11
Software di progettazione: PLEASE-POLES
Copertura del mercato di esportazione: Dell'Asia e del Pacifico, centrale & il Sudamerica, Europa, Medio Oriente, Africa
Processo di prova: Le prove di caricamento possono essere effettuate sul sito della fabbrica a richiesta
Processo di produzione
La verifica del → dei materiali che taglia la verifica di saldatura verticale di modellatura o di piegamento del → del → del → delle dimensioni che il → flangia → di saldatura fora il → di calibratura di Drilling→ che sbava il → trattato che galvanizza, il → di ricalibratura del → della mano della polvere o di verniciatura che infila l'imballaggio del →

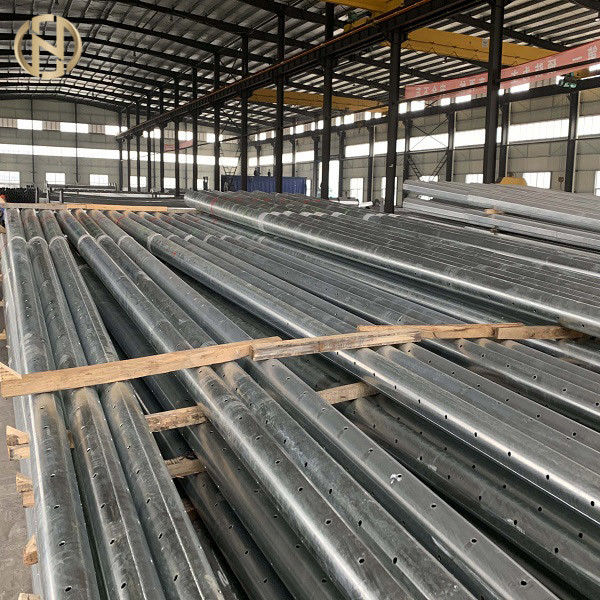

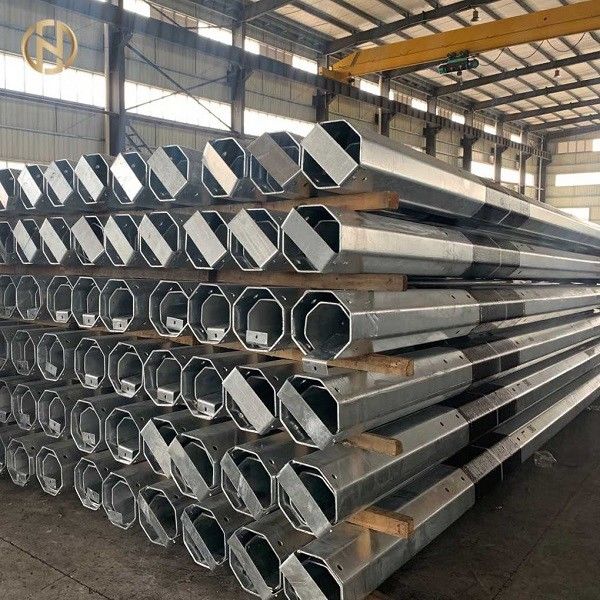

Dettagli del prodotto
Prova
Imballaggio & spedire
Copriamo il superiore e le parti inferiori del palo con una stuoia o una paglia imballano per proteggerla da danneggiamento della superficie galvanizzata che può accadere durante il trasporto. L'imballaggio può anche essere fattoe secondo i requisiti dei clienti.
I nostri prodotti sono venduti in tutto il mondo. Puoi stare certo dell'intero processo dei nostri prodotti.
