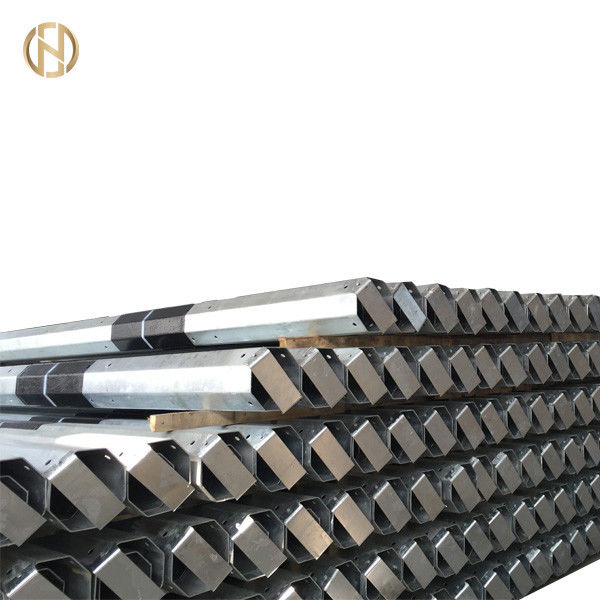

Trasmissione d'acciaio Palo di palo di potere del metallo di 11KV 33KV 7.5m 9m 11m
-
Evidenziare
palo elettrico del metallo
,palo di energia elettrica
,11KV ha galvanizzato la trasmissione d'acciaio Palo
-
Trattamento di superficieLa immersione calda ha galvanizzato
-
Polvere ricopertaBianco, blu, nastro, grigi o più
-
MaterialeLaminazione a caldo Q345B d'acciaio, GR65
-
Altezza7.5m 9m 11m
-
Spessore3,8, 5,5, 7.2mm
-
Resistenza al vento160 km/ora
-
FormaOttagonale
-
Luogo di origineLa CINA
-
MarcaFutao
-
CertificazioneISO 9001
-
Numero di modello12M-450daN
-
Quantità di ordine minimo5pieces
-
Prezzo$200 - $800/ Piece
-
Imballaggi particolari40HC o OT, involucro dalla stuoia o stuoia della paglia
-
Tempi di consegna15 giorni feriali
-
Termini di pagamentoL/C, T/T
-
Capacità di alimentazione3200 pezzi ogni mese
Trasmissione d'acciaio Palo di palo di potere del metallo di 11KV 33KV 7.5m 9m 11m
Pali in acciaio per pali di alimentazione in metallo per 7,5 m 9 m e 11 m per il mercato malese 11kv e 33kv.
Questa specifica si adatta a pali in acciaio per 7,5 m 9 m e 11 m per il mercato malese 11kv e 33kv.
Utilizzato nel sistema di distribuzione aereo, il palo zincato a caldo è fabbricato con lamiera d'acciaio di alta qualità piegata a forma ottagonale e saldata lungo una giuntura verticale, i pali in acciaio saranno prodotti in due sezioni e che verranno assemblati in loco mediante giunto ad attrito , o un disegno a lunghezza singola.
I pali saranno adatti all'uso nel clima tropicale, con una temperatura ambiente massima di circa 40 gradi e una temperatura media annua di circa 30 gradi con precipitazioni abbondanti e umidità di circa il 100%.
2.1 Impianto elettrico.
Questo prodotto sarà idoneo per il funzionamento continuo nelle seguenti condizioni:
| LV | 11KV | 33KV | ||
| un | Frequenza nominale | 50 Hz.3 Fase | ||
| b | Tensione nominale nominale | 415V(rm) | 11KV | 33KV |
| c | Tensione massima | 12KV | 36KV | |
| d | Livello di guasto simmetrico a 3 fasi | 45KA | 25KA | 25KA |
| e | Messa a terra del sistema | Solidamente a terra | Neutro saldamente/con messa a terra | |
3.1 Norme
Le pubblicazioni internazionali e nazionali di cui al presente disciplinare saranno dell'ultima edizione.Qualsiasi deroga a tali requisiti e specifiche tecniche deve essere chiaramente indicata.Salvo diversa indicazione, gli isolatori saranno conformi alle seguenti norme:
Prodotti laminati a caldo in acciai strutturali non legati.Condizioni tecniche di consegna
Prodotti laminati a caldo in acciai strutturali saldabili a grana 6ne.
Prodotti piatti laminati a caldo con elevata resistenza allo snervamento per la formatura a freddo
Acciaio strutturale con migliorata resistenza alla corrosione atmosferica
(1) | BSEN 10210 : | Profilati cavi strutturali a caldo di acciai strutturali non legati e granulari. |
(2) | ISO 1461: | Rivestimenti zincati a caldo su manufatti in ferro e acciaio.Specifiche e metodi di prova. |
(3) | ASTM A123 : | Specifiche standard per il rivestimento di zinco (zincato a caldo) su prodotti fabbricati con profilati, piastre, barre e nastri in acciaio laminato, pressato e forgiato |
(4) | Manuale ASCE #72: | Progettazione della struttura del palo di trasmissione in acciaio. |
| Lunghezza del palo | 7,5 m | 9m | 11 m | |||
| Tipo di palo | Standard | 27 | Standard | Migliorato | Standard | Migliorato |
| Carico trasversale di lavoro (kN) | 1.5 | 1.5 | 2.2 | 4.4 | 2.6 | 5.2 |
Lavorando | 0,64 | 10 | 15 | 30 | 18 | 36 |
Lavorando | 8.3 | 10 | 15.2 | 30.4 | 22.6 | 45.2 |
| Spessore minimo (mm) | 2.6 | 2.7 | 3.8 | 5.5 | 3.8 | 7.2 |
3.3.2 Tolleranze
| Aspetto | Tolleranza ammissibile |
| Spessore | La tolleranza sullo spessore del materiale deve essere + 5% dello spessore. |
| Sezione | La tolleranza sul diametro esterno della colonna circolare o sul cerchio che circoscrive la sezione ottagonale deve essere + 1,0% del diametro. |
| Rettilineità | Il palo completato deve essere diritto e allineato all'asse dell'occhio per l'intera lunghezza e non deve deviare dalla rettilineità di più di 10 mm in 6000 mm o proporzionalmente in base alla lunghezza del palo. |
| Torcendo | L'angolo di torsione tra due fori passanti e/o accessori deve essere entro 1,5 gradi per 3 metri di lunghezza dell'asta. |
| Lunghezza del palo | La lunghezza appropriata della sezione non deve essere superiore a + 25 mm e la lunghezza fuori tutto superiore a + 12,5 mm. |
- Piastra di base
Una piastra di base staccabile deve essere realizzata in acciaio dolce galvanizzato e fissata alla base del palo.Le dimensioni minime di ciascuna piastra sono le seguenti con spessore minimo di 3 mm per evitare che il palo affondi:
| Altezza del palo (m) | 7.5 | 9 | 11 |
| Larghezza piastra base (mm) | 82.5 | 90 | 100 |
- Montaggio
È necessaria una profondità sufficiente per piantare i pali per resistere al ribaltamento con un fattore di sicurezza minimo di 2,5, tenendo conto delle condizioni del suolo locali e del carico massimo previsto.La profondità minima di impianto deve essere conforme alla tabella seguente:
| Altezza del palo (m) | 7.5 | 9 | 11 |
| Profondità d'impianto (m) | 1.35 | 1.5 | 1.7 |
Copriamo la parte superiore e inferiore del palo con un materassino o una balla di paglia per proteggerlo dai danni alla superficie zincata che possono verificarsi durante il trasporto.L'imballaggio può anche essere fatto secondo le esigenze dei clienti.
Processo di produzione
Verifica dei Materiali → Taglio → Stampaggio o Piegatura → Saldatura Verticale → Verifica Dimensioni → Saldatura Flangia → Foratura → Taratura→ Processo di Sbavatura → Zincatura, Verniciatura a Polvere o Verniciatura → Ricalibrazione → Filettatura → Imballaggio
