Descrizione di prodotto

---

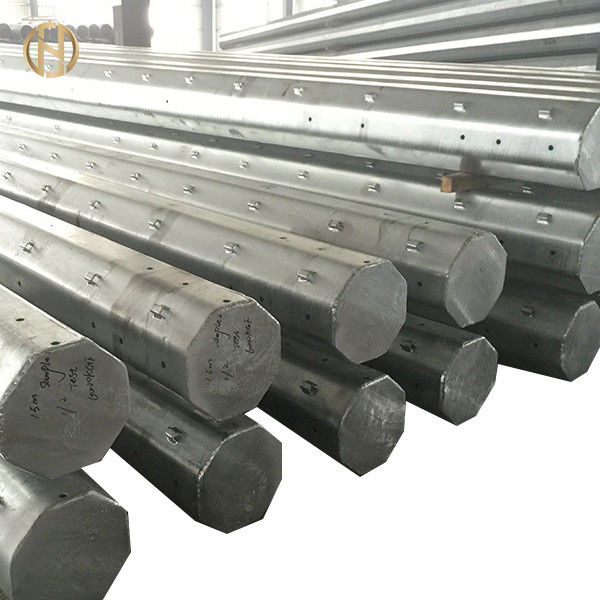

I prodotti qui sopra sono linea il potere palo d'acciaio galvanizzato ottagonale di 70FT 75FT 90FT Transimission

• I prodotti sono progettati e fabbricati secondo le norme strutturali
• Soltanto la nostra società può aderire a queste norme fabbricanti globali che ci dà un bordo sopra i nostri concorrenti
• I prodotti sono la immersione calda galvanizzata secondo le norme di iso 1461/ASTM A123
• Materiale dell'asse di Palo: ASTM GR65, GR50,

Per progettare PREGO conformemente a software, richiederemo i seguenti parametri progettuali:

---

1. La velocità del vento operativa della regione dove il palo sarà usato
2. Il carico dell'antenna e l'altezza del palo
3. L'altezza totale del palo stessa

Specifiche di prodotto

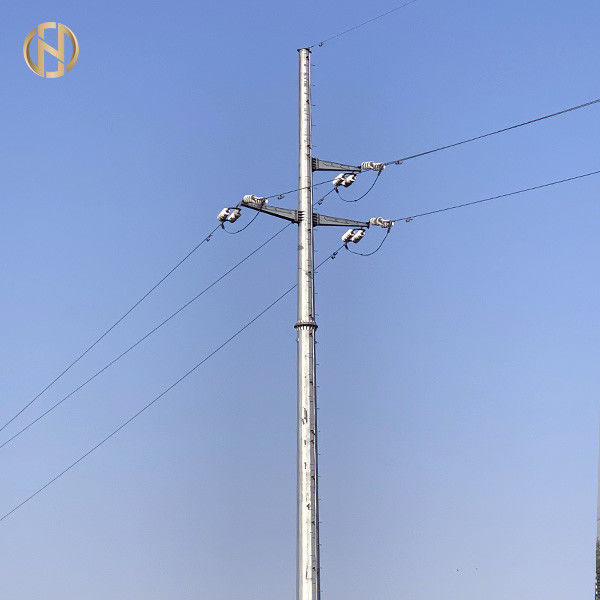

70FT 75FT 90FT hanno galvanizzato il palo d'acciaio per il mercato NEA, Meralco, 69kv delle Filippine

La specificazione fornisce di rimandi le seguenti norme



ASCE/SEI 48:	Progettazione delle strutture d'acciaio del palo della trasmissione
ISO 1461 DELL'EN DELLE BS:	La immersione calda ha galvanizzato i rivestimenti sopra fabbrica il ferro di d e gli articoli d'acciaio. Specificazione e metodi di prova.
ASTM A123:	Specificazione standard per il rivestimento dello zinco (caldo galvanizzato) sui prodotti siderurgici
ASTM A 153/A153M:	Specificazione standard per i rivestimenti dello zinco (caldo galvanizzato) su ferro e su hardware d'acciaio



La progettazione



Tipo	Linea potere palo d'acciaio galvanizzato ottagonale di 70FT 75FT 90FT Transimission
Usi adatti	Distribuzione di energia
Forma (sezione trasversale)	Tubolare, ottagonale, 12side
Grado di potere	66kv, 69kv
No della sezione	Sezione una/due/tre
Lunghezza (m)	70FT 75FT 90FT
Fondamento	Sepoltura diretta 1/6 della lunghezza
Carico di lavoro	1250kgf
Rottura del carico	1500kgf
Fattore di sicurezza	fattore 1,25 di sicurezza
Materiale	ASTM 572 GR50 o uguale, ASTM 572 GR65 o uguale.
Carico di snervamento minimo	450mpa
Ultimo di tensione minimo	550mpa
Max Ultimate Tensile Strength
EL %	>=16%
Diametro superiore (millimetri)	300
Diametro inferiore (millimetri)	850
Min Thickness (millimetri)	>=6mm,
Tolleranza delle dimensioni	+ - 1%
Incisione	Targhetta attraverso il ribattino o la colla, incisione, embossment secondo i requisiti dei clienti
Trattamento di superficie	Galvanizzazione della immersione calda secondo le norme di ASTM A123
Giunto di Pali	Inserisca il modo, il modo interno della flangia, il modo unito faccia a faccia.
Stati di caricamento
Linea massima deviazione	0-2 grado
Velocità del vento di progettazione (vento estremo)	72M/S, 270KMH
Fattore di forma circolare
Deviazione massima (vento estremo)	10% della lunghezza globale del palo
Saldatura	Doppio il processo di saldatura interno ed esterno produce una superficie senza cuciture Norma di saldatura: AWS (società di saldatura americana) D 1,1



Imballaggio & spedire

---



Copriamo il superiore e le parti inferiori del palo con una stuoia o una paglia imballano per proteggerla da danneggiamento della superficie galvanizzata che può accadere durante il trasporto. L'imballaggio può anche essere fattoe secondo i requisiti dei clienti.



Prova di caricamento

• I test di performance dei pali saranno sopportati dal fornitore.
• EDCL richiede che i seguenti test di performance debbano essere effettuati nella presenza di rappresentante di EDCL prima della prima consegna.

Esami dei pali (monitoraggio visivo e dimensionale)

• Caratteristiche dimensionali: l'altezza, dimensioni all'estremità superiore e la base, rettitudine del palo.
• Ispezione finita di aspetto:
• saldatura ben finita: assenza di materiale da otturazione e di tagli delle bolle («colmatage et bouture ") di cavo di saldatura.
• galvanizzazione ben finita: assenza di spessore extra, di aghi, di resti di flusso, unirsi e di punti neri.
• Marcature ed indicazioni.
• Presenza di protezione meccanica alla cima ed alla base del palo.
• Presenza di morsetti di terra

Controllo di qualità ricoprente:

Conformemente alle norme o all'equivalente di iso 1461: Controllo di spessore del rivestimento di galvanizzazione e controllo di qualità di zinco (bagno di galvanizzazione).



Prove sui pali (prove meccaniche)

Prova di piegatura non distruttiva (controllo del limite elastico), è il controllo del resiste a del palo sottoposto ad uno sforzo F applicato alla cima del palo incastonato; F = (fattore di sicurezza di tensione nominale di tensione x) + fittizio



Pressione del vento.

Metodo di prova:

Il metodo consiste di aumentare lentamente e regolarmente il carico applicato al palo da 0 alla F e nel frattempo notare la variazione di depressione (piegamento del palo) che corrisponde ai seguenti carichi: 25% F, 50% F, 75% F, 80% F, 90% F e F. 100%.

Dopo avere durato 1 mn nell'ambito del carico F, il palo è scaricato lentamente e regolarmente fino ad a vuoto (carico zero). La depressione residua sarà annotata. La prova è soddisfacente se la depressione residua non supera 2% della depressione che corrisponde al carico 100% di F e nè il disordine nè la deformazione compare sul palo.



Prova di rottura

I carichi si applicano al palo già sottoposto a prova di deviazione nelle stesse circostanze di quelli specificata, tuttavia la progressione dei carichi è effettuata continuamente e senza sosta finché la rottura del palo non accada.

Il valore del carico che conduce alla rottura del palo sarà annotato. Lo sforzo di rottura deve essere uguale a o superiore alla F



Controllo di qualità di acciaio

Un rapporto concernente la qualità dell'acciaio destinata alla fabbricazione dei pali ordinati e conformemente al controllo di qualità d'acciaio della norma o dell'equivalente dell'en 10025 deve essere fornito a EDCL.



Test di accettazione

I test di accettazione saranno effettuati in fabbrica e saranno sopportati dal fornitore. Le prove saranno sanzionate dalle dichiarazioni firmate dalle parti attuali. EDCL riserva il diritto di essere rappresentato in queste prove.

Il campionamento sarà fatto conformemente alle stipulazioni della norma internazionale e sulla seguente base:

• Livello di controllo: S2
• Controllo semplice normale: è supposto che muoversi verso il controllo riduttore o di rinforzo sia fatto conformemente alle stipulazioni della norma suddetta.
• Livello di qualità accettabile (ALQ): 2,5. Muovendosi dal controllo normale verso il controllo riduttore o di rinforzo sarà fatto conformemente alla norma internazionale

I test di accettazione comprenderanno le seguenti prove:

Monitoraggio visivo e dimensionale del A. dei pali; ispezione finita di aspetto visivo

• Saldatura ben finita: produce delle bolle sull'assenza, sul materiale da otturazione e sui tagli di cavo di saldatura.
• Galvanizzazione ben finita: l'assenza di spessore extra, aghi, resti scorre, unirsi e punti neri.

Ispezione dimensionale del B.

• Caratteristiche dimensionali: Altezza, dimensioni all'estremità superiore e la base.
• Presenza di protezione meccanica alla cima ed alla base del palo.
• Controllo di spessore del rivestimento di galvanizzazione. Conformemente alla norma internazionale.

Processo di produzione

---

La verifica del → dei materiali che taglia la verifica di saldatura verticale di modellatura o di piegamento del → del → del → del → di dimensioni flangia → di sbavatura di saldatura di processo di Calibration→ del → della perforazione del foro del → che galvanizza, → di ricalibratura del → della mano della polvere o di verniciatura che infila l'imballaggio del →



FAQ

---

Q1. Come posso ottenere un prezzo del palo necessario?

: 1. Fornisca prego le dimensioni esatte quali altezza, il tipo del materiale dell'asse del palo ed i diametri alti e bassi di spessore. Possiamo poi dargli una citazione accurata basata sulle vostre specifiche. 2. Potete inviarci un disegno di assemblea e del dettaglio; possiamo poi fornirgli una citazione accurata basata sul disegno.

Q2. Sono un piccolo grossista; accettate un piccolo ordine?

: Non è un problema se siete un piccolo grossista; accettiamo gli ordini di varie quantità.

Q3. Sono un progettista; Potete aiutarmi a produrre il campione che abbiamo progettato?

: La nostra missione è di aiutare i nostri clienti a riuscire. Siamo più felici di aiutarvi a risolvere tutti i problemi che potete avere.

Q4: Vogliamo essere il vostro agente per la nostra area. Come faccio domanda per questo?

: Invii prego la vostra proposta ed il vostro profilo aziendale.

Q5. Dicami circa la vostra società?

Siamo stati un produttore e un esportatore di tutti i tipi di pali d'acciaio compreso i pali di potere, i pali di illuminazione della via, i pali delle telecomunicazioni ed altri prodotti basati d'acciaio dal 2000. I nostri prodotti sono stati esportati a molte regioni intorno al mondo.

Q6. Avete alcune politiche speciali per le società bollate?

: Sì, abbiamo certo contributo speciale alla società che ha propria marca ma siamo inoltre nella nostra lista di clienti di VIP. Prego inviici una copia dei vostri dati di vendite in modo da possiamo analizzare la migliore linea di condotta nell'appoggio voi per i vostri prodotti nel vostro mercato.

Q7. Fornite il servizio di porta in porta? Poiché non so occuparmi di sdoganamento.

: Forniamo il servizio di porta in porta per aiutarvi a ridurrci spedire il tempo ed i costi. Ciò è perché abbiamo sconti supplementari con le compagnie di spedizioni poichè abbiamo fatto molte spedizioni nel passato. Ciò a sua volta vi conserverà lotti di tempo e di soldi.
