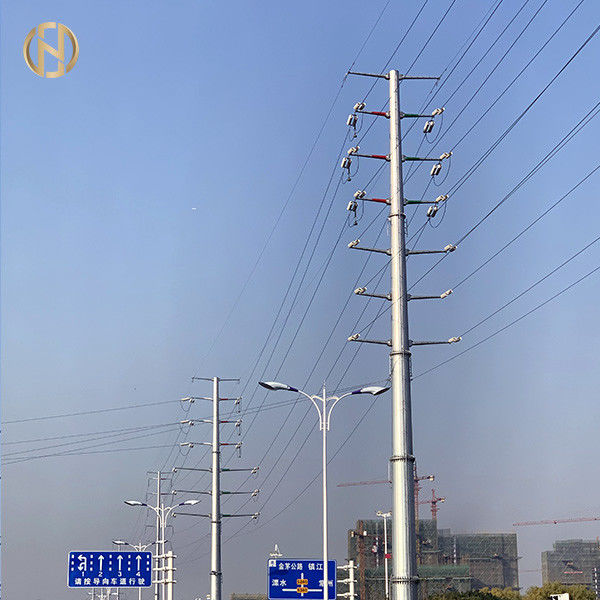

110KV 138KV HDG ha galvanizzato la posta di Electric Power per l'elettrodotto

                             110KV 138KV HDG ha galvanizzato il palo d'acciaio di energia elettrica per la linea di trasmissione di energia



Descrizione del prodotto

---

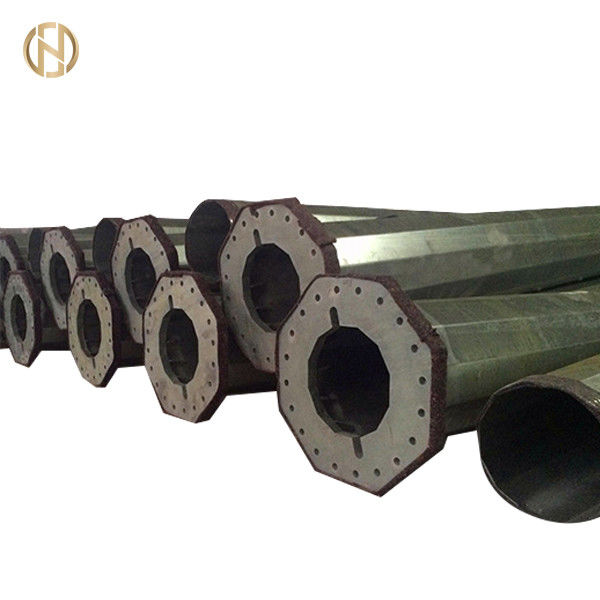

I prodotti di cui sopra sono 110kv 138kv linea di trasmissione palo elettrico in acciaio zincato ottagonale

• I prodotti sono progettati e realizzati secondo standard strutturali
• Solo la nostra azienda può rispettare questi standard di produzione globali che ci danno un vantaggio rispetto ai nostri concorrenti
• I prodotti sono zincati a caldo secondo gli standard ISO 1461/ASTM A123
• Materiale dell'albero del palo: ASTM GR65, GR50

Per progettare in conformità con il software PLS, avremo bisogno dei seguenti parametri di progettazione:

---

1. La velocità operativa del vento della regione in cui verrà utilizzato il palo
2. Il carico dell'antenna e l'altezza del palo
3. L'altezza totale del palo stesso

specifiche del prodotto

palo d'acciaio galvanizzato 110kv 138kv per il mercato delle Filippine NEA, Meralco



Materiale

1.) BASI

ASTM A633 Grado E

Standard per piastre in acciaio strutturale a bassa lega ad alta resistenza normalizzate

Minimo YS 415

ST (550 - 690)

EL 18% minimo

2.) BULLONI DI ANCORAGGIO

ASTM A615 Grado 75

Standard per barre in acciaio al carbonio deformate e lisce per armature in calcestruzzo

Minimo YS 520

Minimo TS 690

EL 6% minimo

3.) DADI DEI BULLONI DI ANCORAGGIO

ASTM A563 Grado C
Standard per dadi in acciaio al carbonio e legato
Carico di prova = minimo 993 N/mm2
Durezza: Brinell (143 - 352) / Rockwell (B78 - C38)

4.) DADI DI MESSA A FUOCO

ASTM A276 Tipo 304

Standard per elementi di fissaggio in acciaio inossidabile austenitico

Minimo YS 207

Minimo TS 518

EL 20% minimo

5.) MATERIALE DI SALDATURA

AWS D1.1 E70XX

YS 400 minimo
Minimo TS 480



Le specifiche fanno riferimento ai seguenti standard

ASCE/SEI 48:	Progettazione delle strutture dei pali di trasmissione in acciaio
EN ISO 1461:	Rivestimenti zincati a caldo su manufatti in ferro e acciaio.Specifiche e metodi di prova.
ASTM A123:	Specifiche standard per il rivestimento di zinco (zincato a caldo) su prodotti siderurgici
ASTM A153/A153M:	Specifiche standard per rivestimenti di zinco (zincato a caldo) su ferramenta in ferro e acciaio



Imballaggio e spedizione

---



Copriamo la parte superiore e inferiore del palo con una stuoia o una balla di paglia per proteggerlo dai danni alla superficie zincata che possono verificarsi durante il trasporto.L'imballaggio può anche essere fatto secondo i requisiti dei clienti.



Test

Prove di tipo (essais de Qualification)

• Le prove prestazionali dei pali sono a carico del fornitore.
• EDCL richiede che i seguenti test delle prestazioni siano condotti in presenza di un rappresentante di EDCL prima della prima consegna.

Ispezioni dei pali (monitoraggio visivo e dimensionale)

• Caratteristiche Dimensionali: l'altezza, dimensioni all'estremità superiore e alla base, rettilineità del palo.
• Ispezione dell'aspetto finito:
• saldatura ben rifinita: assenza di riempimento delle bolle e tagli (“colmatage et bouture”) del filo saldante.
• zincatura ben rifinita: assenza di sovraspessori, aghi, residui di colata, giunzioni e macchie nere.
• Contrassegni e indicazioni.
• Presenza di protezioni meccaniche alla sommità e alla base del palo.
• Presenza di morsetti di terra



Controllo di qualità del rivestimento:

In conformità alle norme ISO 1461 o equivalenti: controllo dello spessore del rivestimento di zincatura e controllo di qualità dello zinco (bagno di zincatura).



Prove su pali (Prove meccaniche)

Prova di flessione non distruttiva (verifica del limite elastico), è la verifica della tenuta del palo sottoposto ad una sollecitazione F applicata alla sommità del palo incassato;F = (tensione di trazione nominale x fattore di sicurezza) + fittizio



Pressione del vento.

Metodo di prova:

Il metodo consiste nell'aumentare lentamente e regolarmente il carico applicato al palo da 0 a F, e nel frattempo annotare la variazione di abbassamento (flessione del palo) corrispondente ai seguenti carichi: 25% F, 50% F, 75% F, 80 % F, 90% F e 100% F.

Dopo essere durato 1 minuto sotto il carico F, il palo si scarica lentamente e regolarmente fino a vuoto (carico zero).L'abbassamento residuo verrà annotato.La prova è soddisfacente se l'abbassamento residuo non supera il 2% dell'abbassamento corrispondente al 100% di carico F e non si manifestano disordini o deformazioni sul palo.



Prova di rottura

I carichi vengono applicati al palo già sottoposto alla prova di flessione nelle stesse condizioni di quelle specificate, tuttavia la progressione dei carichi viene effettuata in modo continuo e continuo fino a quando non si verifica la rottura del palo.

Si annoterà il valore del carico che porta alla rottura del palo.Il carico di rottura deve essere uguale o superiore a F.



Controllo di qualità dell'acciaio

Deve essere fornito a EDCL un rapporto relativo alla qualità dell'acciaio destinato alla produzione dei pali ordinati e in conformità con il controllo di qualità dell'acciaio della norma EN 10025 o equivalente.



Prove di accettazione

I test di accettazione devono essere eseguiti in fabbrica e saranno a carico del fornitore.Le prove saranno sanzionate con dichiarazioni sottoscritte dalle parti presenti.EDCL si riserva il diritto di essere rappresentato in questi test.

Il campionamento sarà effettuato in conformità con le disposizioni dello standard internazionale e sulla base seguente:

• Livello di controllo: S2
• Controllo semplice normale: si suppone che il passaggio al controllo ridotto o rafforzato avverrà in conformità con le disposizioni della norma sopra menzionata.
• Livello di qualità accettabile (ALQ): 2.5.Il passaggio dal controllo normale al controllo ridotto o rafforzato sarà effettuato in conformità con lo standard internazionale.



I test di accettazione comprendono i seguenti test:

UN.monitoraggio visivo e dimensionale dei pali;controllo visivo dell'aspetto finito

• Saldatura ben rifinita: assenza di bolle, riempimento e tagli del filo di saldatura.
• Zincatura ben rifinita: assenza di sovraspessore, aghi, colate di residui, giunzioni e macchie nere.

B. Ispezione delle dimensioni

• Caratteristiche Dimensionali: Altezza, dimensioni all'estremità superiore e alla base.
• Presenza di protezioni meccaniche alla sommità e alla base del palo.
• Controllo dello spessore del rivestimento di zincatura.In conformità con lo standard internazionale.



Processo di produzione

---

Verifica dei materiali → Taglio → Stampaggio o piegatura → Saldatura verticale → Verifica delle dimensioni → Saldatura flangia → Foratura → Calibrazione→ Processo di sbavatura → Zincatura, verniciatura a polvere o verniciatura → Ricalibrazione → Filettatura → Imballaggio



FAQ

---

Q1.Come posso ottenere un prezzo del palo necessario?

R: 1. Si prega di fornire le dimensioni esatte come l'altezza, il tipo e lo spessore del materiale dell'asta del palo, i diametri superiore e inferiore.Possiamo quindi fornirti un preventivo accurato in base alle tue specifiche. 2. Puoi inviarci un dettaglio e un disegno di montaggio;possiamo quindi fornirti un preventivo accurato basato sul disegno.

D2.Sono un piccolo grossista;accetti un piccolo ordine?

R: Non è un problema se sei un piccolo grossista;accettiamo ordini di varie quantità.

D3.Sono un designer;Potete aiutarmi a produrre il campione che abbiamo progettato?

R: La nostra missione è aiutare i nostri clienti ad avere successo.Siamo più che felici di aiutarti a risolvere qualsiasi problema tu possa avere.

Q4: Vogliamo essere il tuo agente per la nostra zona.Come faccio a richiederlo?

A: Invia la tua proposta e il tuo profilo aziendale.

Q5.Mi parli della tua azienda?

Dal 2000 siamo produttori ed esportatori di tutti i tipi di pali in acciaio, inclusi pali elettrici, pali per l'illuminazione stradale, pali per le telecomunicazioni e altri prodotti a base di acciaio. I nostri prodotti sono stati esportati in molte regioni del mondo.

D6.Avete delle politiche speciali per le aziende di marca?

A: Sì, abbiamo un supporto speciale per l'azienda che ha il proprio marchio ma è anche nella nostra lista di clienti VIP.Inviaci una copia dei tuoi dati di vendita in modo che possiamo analizzare la migliore linea d'azione per supportarti per i tuoi prodotti nel tuo mercato.

Q7.Fornite il servizio porta a porta?Perché non so come comportarmi con lo sdoganamento.

A: Forniamo un servizio porta a porta per aiutarti a ridurre i tempi e i costi di spedizione.Questo perché abbiamo sconti aggiuntivi con le compagnie di navigazione poiché abbiamo effettuato molte spedizioni in passato.Questo a sua volta ti farà risparmiare un sacco di tempo e denaro.
