durevolezza elettrica di Palo del metallo di 11m 13m 15m alta con la certificazione di iso 9001
-
Evidenziare
posta di corrente elettrica
,linea elettrica palo
-
Trattamento della superficieZincato a caldo
-
Altezza11 13 15M
-
Spessore2,5 mm - 20 mm
-
MaterialeQ235, Q345, Q420, Q460, Gr 50, Gr60, SS400, ecc.
-
FormaPoligonale o conico
-
ColoreSecondo il requisito dei clienti
-
SaldaturaAWS D 1.1
-
Luogo di origineLa CINA
-
MarcaFutao
-
CertificazioneISO 9001 : 2008
-
Numero di modelloFTGG - 0 38 917
-
Quantità di ordine minimo2 pezzi
-
Prezzo$100 - $400
-
Imballaggi particolari40HC o OT, involucro dalla stuoia o stuoia della paglia
-
Tempi di consegna15 - 30 giorni feriali
-
Termini di pagamentoL/C, T/T
-
Capacità di alimentazione1200 pezzi ogni settimana
durevolezza elettrica di Palo del metallo di 11m 13m 15m alta con la certificazione di iso 9001
11m 13m 15m Metal Elevata durabilità Palo elettrico con certificazione ISO 9001
Descrizione del prodotto
I nostri pali elettrici sono progettati specificamente per pali di alimentazione elettrica da 11 m 13 m 15 m in metallo, per il mercato ICE, Costa Rica.
Abbiamo consegnato con successo i nostri prodotti a clienti soddisfatti in tutto il mondo, tra cui il sud-est asiatico, il Medio Oriente e l'Europa.Inoltre, possiamo produrre vari tipi di pali a seconda dell'utilizzo come pali a sospensione, a tensione e terminali/ad angolo morto.
Dettagli specifici
| Diametro superiore (mm): | 250/251/249 | 250 | __ | ||||
| Diametro Btm (mm): | 400/402/405 | 400 | __ | ||||
| Spessore parete ts galv (mm): | 14.61,14.57,14.62,14.59 Ave=(14.60) | 14 | __ | ||||
| Spessore parete Bs Galv (mm): | 14.91,14.81,14.86,14.87 Ave=(14.86) | 14 | |||||
| Spessore del rivestimento zincato (micron): |
161,102,149,216,236,222 Ave=(181) | Ave>=100um | __ | ||||
| Lunghezza totale dell'assieme: | 11012 | 11000 | +/-33 mm | ||||
| Deviazione | <=27,5 mm | __ | <=27,5 mm | ||||
| Rapporto diametro decrescente. | 15 | 15 | 15mm/m | ||||
| Realizzato da un unico foglio. | Y | Y | S/N | ||||
| Pali di 11m su due sezioni | Y | Y | S/N | ||||
| Verifica dei fori con fig 1 e 2 e il suo allineamento |
Y | Y | S/N | ||||
| Marchi a 5 m dal fondo Etichetta del produttore, data di fabbricazione e "ICE". | Y | Y | S/N | ||||
| Bulloni del filo di terra in alto e in basso (dadi per rivetti per bullone di terra) | Y | Y | S/N | ||||
| Deflessione massima | 750 | __ | nel 10% | ||||
| Il peso | 1500 kg | 1500 kg | __ | ||||
| Tipo di copertura superiore | Saldatura metalli | Saldatura | S/N | ||||
Dettagli di carico di 15m 3000daN SF 2.0
| %Carico | Carico (chilogrammo) | Act.Load (chilogrammo) | Tempo (min.) | Deflessione (mm) | Recupero (mm) |
Osservazioni | ||
| 100% | 3000 | 3040 | 1 | 358 | 50 |
Passato |
||
| 120% | 3600 | 3670 | 1 | 452 | 62 | |||
| 140% | 4200 | 4260 | 1 | 515 | 73 | |||
| 160% | 4800 | 4850 | 1 | 586 | 92 | |||
| 180% | 5400 | 5460 | 1 | 662 | 103 | |||
| 200% | 6000 | 6030 | 1 | 750 | 127 | |||
dettagli aggiuntivi
Codice di progettazione: norma americana ASCE/SEI 48-11
Software di progettazione: PLS-POLES
Copertura del mercato di esportazione: Asia-Pacifico, Centro e Sud America, Europa, Medio Oriente, Africa
Processo di test: i test di carico possono essere condotti in fabbrica, se necessario
Processo di produzione
Verifica dei materiali → Taglio → Stampaggio o piegatura → Saldatura verticale → Verifica delle dimensioni → Saldatura flangia → Foratura → Calibrazione → Processo di sbavatura → Zincatura, verniciatura a polvere o verniciatura → Ricalibrazione → Filettatura → Imballaggio

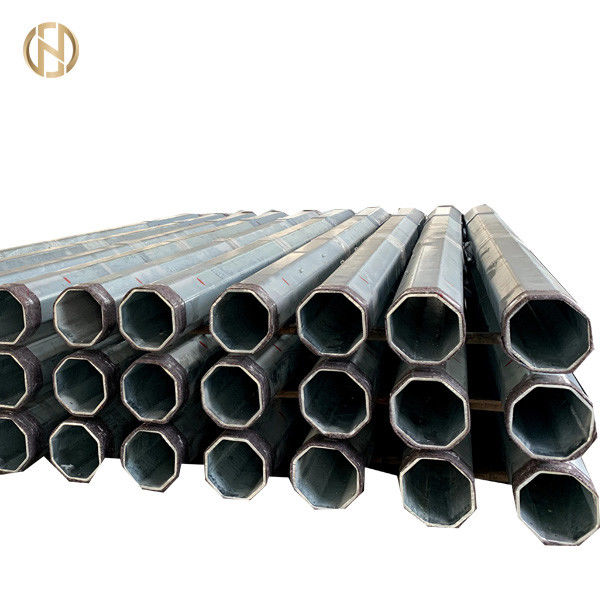

Dettagli del prodotto
Test
Imballaggio e spedizione

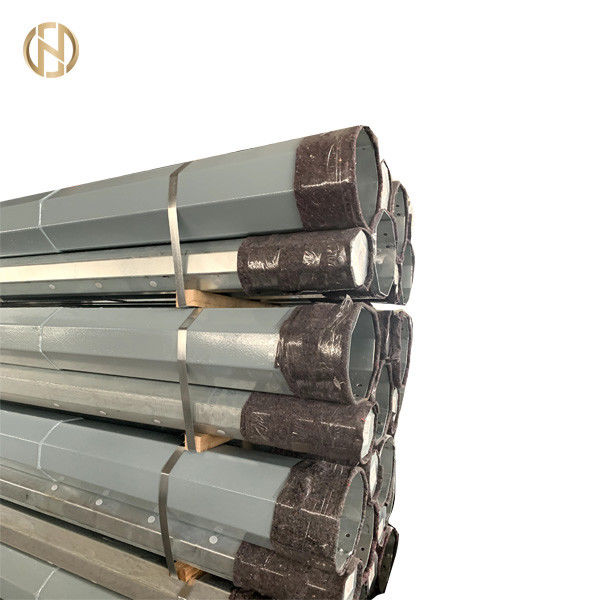

Copriamo la parte superiore e inferiore del palo con una stuoia o una balla di paglia per proteggerlo dai danni alla superficie zincata che possono verificarsi durante il trasporto.L'imballaggio può anche essere fatto secondo i requisiti dei clienti.
I nostri prodotti sono venduti in tutto il mondo. Puoi stare certo dell'intero processo dei nostri prodotti.
