Descrizione di prodotto

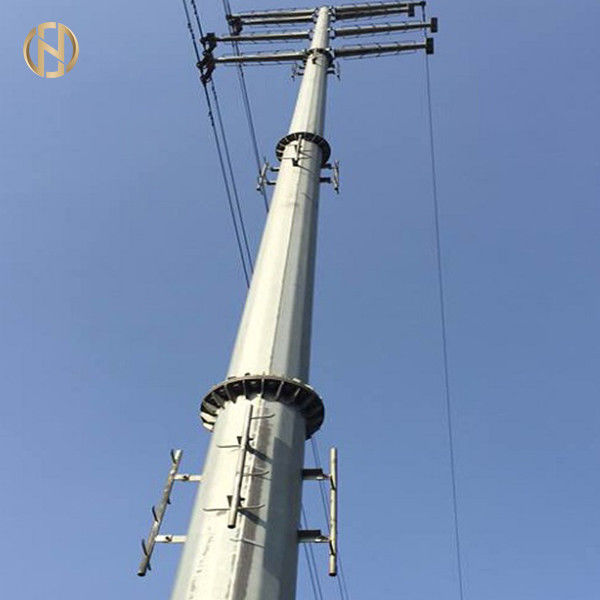

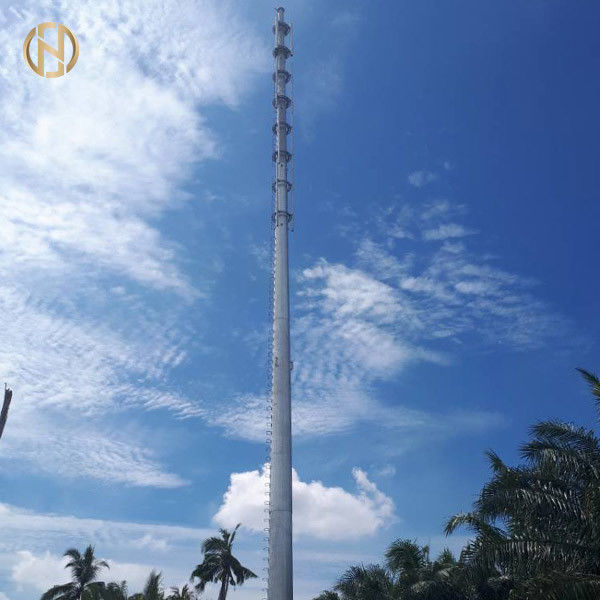

I prodotti qui sopra sono 35m, l'acciaio galvanizzato HDG Palo di 110ft Electric Power per l'elettrodotto 12side

• I prodotti sono progettati e fabbricati secondo le norme strutturali
• Soltanto la nostra società può aderire a queste norme fabbricanti globali che ci dà un bordo sopra i nostri concorrenti
• I prodotti sono la immersione calda galvanizzata secondo le norme di iso 1461/ASTM A123
• Materiale dell'asse di Palo: ASTM GR65, GR50

Per progettare PREGO conformemente a software, richiederemo i seguenti parametri progettuali:

1. La velocità del vento operativa della regione dove il palo sarà usato
2. Il carico dell'antenna e l'altezza del palo
3. L'altezza totale del palo stessa

Specifiche di prodotto
35m, acciaio galvanizzato HDG Palo di 110ft Electric Power per il mercato del sud di amercia dell'elettrodotto 12side.

Materiale
1.) PIASTRE DI BASE
Grado E Q460D di ASTM A633 o uguale
 Norma per i piatti bassolegati ad alta resistenza normalizzati di acciaio per costruzioni edili
YS 415 minimi
ST (550 - 690)
Minimo di EL 19%
2.) BULLONI D'ANCORAGGIO
Grado 75, grado 8,8 di ASTM A615
 Norma per le barre deformi e normali dell'acciaio al carbonio per l'armatura in cemento armato
YS 520 minimi
ST 690 minimi
Minimo di EL 6%
3.) DADI DI BULLONE D'ANCORAGGIO
Grado C di ASTM A563
Norma per carbonio ed i dadi dell'acciaio legato
Carico della prova = minimo 993 N/mm2
Durezza: Brinell (143 - 352)/Rockwell (B78 - C38)
4.) ARACHIDI
Tipo 304 di ASTM A276
Norma per i fermi austenitici di acciaio inossidabile
YS 207 minimi
ST 518 minimi
Minimo di EL 20%
5.) MATERIALE DI SALDATURA
AWS D1.1 E70XX
YS 400 minimi
ST 480 minimi

Il riferimento di specificazione le seguenti norme


Imballaggio & spedire


Copriamo il superiore e le parti inferiori del palo con una stuoia o una paglia imballano per proteggerla da danneggiamento della superficie galvanizzata che può accadere durante il trasporto. L'imballaggio può anche essere fattoe secondo i requisiti dei clienti.


Prove

Tipo prove (essais de qualification)

• I test di performance dei pali saranno sopportati dal fornitore.
• EDCL richiede che i seguenti test di performance debbano essere effettuati nella presenza di rappresentante di EDCL prima della prima consegna.

Esami dei pali (monitoraggio visivo e dimensionale)

• Caratteristiche dimensionali: l'altezza, dimensioni all'estremità superiore e la base, rettitudine del palo.
• Ispezione finita di aspetto:
• saldatura ben finita: assenza di materiale da otturazione e di tagli delle bolle («colmatage et bouture ") di cavo di saldatura.
• galvanizzazione ben finita: assenza di spessore extra, di aghi, di resti di flusso, unirsi e di punti neri.
• Marcature ed indicazioni.
• Presenza di protezione meccanica alla cima ed alla base del palo.
• Presenza di morsetti di terra

Controllo di qualità ricoprente:

Conformemente alle norme o all'equivalente di iso 1461: Controllo di spessore del rivestimento di galvanizzazione e controllo di qualità di zinco (bagno di galvanizzazione).

Controllo di qualità di acciaio

Un rapporto concernente la qualità dell'acciaio destinata alla fabbricazione dei pali ordinati e conformemente al controllo di qualità d'acciaio della norma o dell'equivalente dell'en 10025 deve essere fornito a EDCL.

Test di accettazione

I test di accettazione saranno effettuati in fabbrica e saranno sopportati dal fornitore. Le prove saranno sanzionate dalle dichiarazioni firmate dalle parti attuali. EDCL riserva il diritto di essere rappresentato in queste prove.

Il campionamento sarà fatto conformemente alle stipulazioni della norma internazionale e sulla seguente base:

• Livello di controllo: S2
• Controllo semplice normale: è supposto che muoversi verso il controllo riduttore o di rinforzo sia fatto conformemente alle stipulazioni della norma suddetta.
• Livello di qualità accettabile (ALQ): 2,5. Muovendosi dal controllo normale verso il controllo riduttore o di rinforzo sarà fatto conformemente alla norma internazionale.

I test di accettazione comprenderanno le seguenti prove:

Monitoraggio visivo e dimensionale del A. dei pali; ispezione finita di aspetto visivo

• Saldatura ben finita: produce delle bolle sull'assenza, sul materiale da otturazione e sui tagli di cavo di saldatura.
• Galvanizzazione ben finita: l'assenza di spessore extra, aghi, resti scorre, unirsi e punti neri.

B. Dimensions Inspection

• Caratteristiche dimensionali: Altezza, dimensioni all'estremità superiore e la base.
• Presenza di protezione meccanica alla cima ed alla base del palo.
• Controllo di spessore del rivestimento di galvanizzazione. Conformemente alla norma internazionale.


Processo di produzione

La verifica del → dei materiali che taglia la verifica di saldatura verticale di modellatura o di piegamento del → del → del → del → di dimensioni flangia → di sbavatura di saldatura di processo di Calibration→ del → della perforazione del foro del → che galvanizza, → di ricalibratura del → della mano della polvere o di verniciatura che infila l'imballaggio del →
