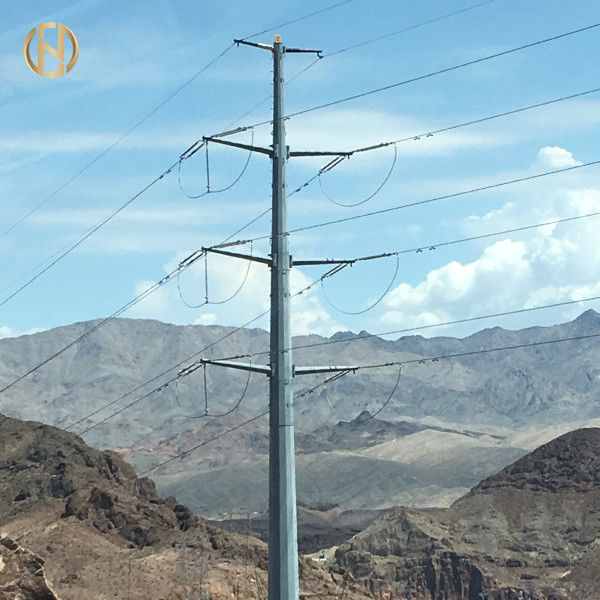

La immersione calda ha galvanizzato il potere palo 166KV 38m per l'elettrodotto

palo di potere galvanizzato 38m, 166kv acciaio Palo per l'elettrodotto

Descrizione di prodotto

I prodotti qui sopra sono palo di potere galvanizzato 38m, 166kv l'acciaio Palo per l'elettrodotto

Specifiche di prodotto
palo di potere galvanizzato 38m, 166kv acciaio Palo per l'elettrodotto
Materiale

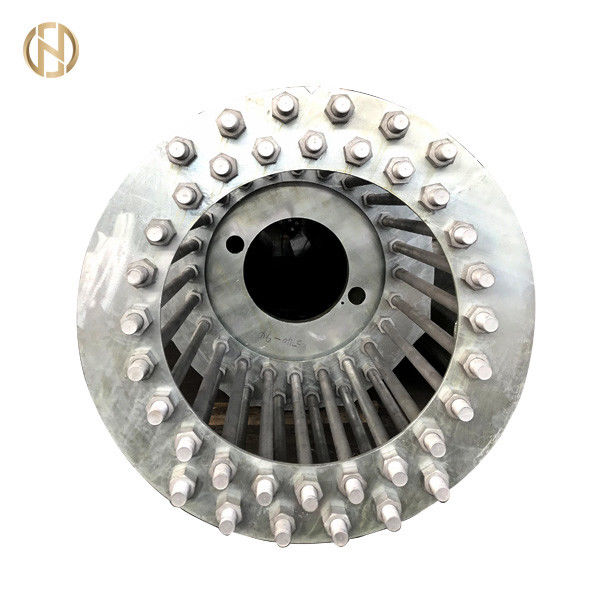

1.) PIASTRE DI BASE
Grado E di ASTM A633
Norma per i piatti bassolegati ad alta resistenza normalizzati di acciaio per costruzioni edili
YS 415 minimi
ST (550 - 690)
Minimo di EL 18%
2.) BULLONI D'ANCORAGGIO
Grado 75 di ASTM A615
Norma per le barre deformi e normali dell'acciaio al carbonio per l'armatura in cemento armato
YS 520 minimi
ST 690 minimi
Minimo di EL 6%
3.) DADI DI BULLONE D'ANCORAGGIO
Grado C di ASTM A563
Norma per carbonio ed i dadi dell'acciaio legato
Carico della prova = minimo 993 N/mm2
Durezza: Brinell (143 - 352)/Rockwell (B78 - C38)
4.) ARACHIDI
Tipo 304 di ASTM A276
Norma per i fermi austenitici di acciaio inossidabile
YS 207 minimi
ST 518 minimi
Minimo di EL 20%
5.) MATERIALE DI SALDATURA
AWS D1.1 E70XX
YS 400 minimi
ST 480 minimi

Il riferimento di specificazione le seguenti norme


Imballaggio & spedire


Copriamo il superiore e le parti inferiori del palo con una stuoia o una paglia imballano per proteggerla da danneggiamento della superficie galvanizzata che può accadere durante il trasporto. L'imballaggio può anche essere fattoe secondo i requisiti dei clienti.


Prove

Tipo prove (essais de qualification)

• I test di performance dei pali saranno sopportati dal fornitore.
• EDCL richiede che i seguenti test di performance debbano essere effettuati nella presenza di rappresentante di EDCL prima della prima consegna.

Controllo di qualità ricoprente:

Conformemente alle norme o all'equivalente di iso 1461: Controllo di spessore del rivestimento di galvanizzazione e controllo di qualità di zinco (bagno di galvanizzazione).

Prove sui pali (prove meccaniche)

Prova di piegatura non distruttiva (controllo del limite elastico), è il controllo del resiste a del palo sottoposto ad uno sforzo F applicato alla cima del palo incastonato; F = (fattore di sicurezza di tensione nominale di tensione x) + fittizio

Pressione del vento.

Metodo di prova:

Il metodo consiste di aumentare lentamente e regolarmente il carico applicato al palo da 0 alla F e nel frattempo notare la variazione di depressione (piegamento del palo) che corrisponde ai seguenti carichi: 25% F, 50% F, 75% F, 80% F, 90% F e F. 100%.

Dopo avere durato 1 mn nell'ambito del carico F, il palo è scaricato lentamente e regolarmente fino ad a vuoto (carico zero). La depressione residua sarà annotata. La prova è soddisfacente se la depressione residua non supera 2% della depressione che corrisponde al carico 100% di F e nè il disordine nè la deformazione compare sul palo.

Prova di rottura

I carichi si applicano al palo già sottoposto a prova di deviazione nelle stesse circostanze di quelli specificata, tuttavia la progressione dei carichi è effettuata continuamente e senza sosta finché la rottura del palo non accada.

Il valore del carico che conduce alla rottura del palo sarà annotato. Lo sforzo di rottura deve essere uguale a o superiore al F.

Controllo di qualità di acciaio

Un rapporto concernente la qualità dell'acciaio destinata alla fabbricazione dei pali ordinati e conformemente al controllo di qualità d'acciaio della norma o dell'equivalente dell'en 10025 deve essere fornito a EDCL.

Test di accettazione

I test di accettazione saranno effettuati in fabbrica e saranno sopportati dal fornitore. Le prove saranno sanzionate dalle dichiarazioni firmate dalle parti attuali. EDCL riserva il diritto di essere rappresentato in queste prove.

Il campionamento sarà fatto conformemente alle stipulazioni della norma internazionale e sulla seguente base:

• Livello di controllo: S2
• Controllo semplice normale: è supposto che muoversi verso il controllo riduttore o di rinforzo sia fatto conformemente alle stipulazioni della norma suddetta.
• Livello di qualità accettabile (ALQ): 2,5. Muovendosi dal controllo normale verso il controllo riduttore o di rinforzo sarà fatto conformemente alla norma internazionale.

I test di accettazione comprenderanno le seguenti prove:

Monitoraggio visivo e dimensionale del A. dei pali; ispezione finita di aspetto visivo

• Saldatura ben finita: produce delle bolle sull'assenza, sul materiale da otturazione e sui tagli di cavo di saldatura.
• Galvanizzazione ben finita: l'assenza di spessore extra, aghi, resti scorre, unirsi e punti neri.

B. Dimensions Inspection

• Caratteristiche dimensionali: Altezza, dimensioni all'estremità superiore e la base.
• Presenza di protezione meccanica alla cima ed alla base del palo.
• Controllo di spessore del rivestimento di galvanizzazione. Conformemente alla norma internazionale.


Processo di produzione

La verifica del → dei materiali che taglia la verifica di saldatura verticale di modellatura o di piegamento del → del → del → del → di dimensioni flangia → di sbavatura di saldatura di processo di Calibration→ del → della perforazione del foro del → che galvanizza, → di ricalibratura del → della mano della polvere o di verniciatura che infila l'imballaggio del →
