linea elettrica del circuito del doppio 138KV grado di Palo 30-60 con la piastra di base e M48 bullone d'ancoraggio

linea elettrica del circuito del doppio 138KV grado di Palo 30-60 con la piastra di base e M48 bullone d'ancoraggio

Prodotti - Corrente elettrica Palo
  • Evidenziare

    posta di corrente elettrica

    ,

    linea elettrica palo

  • Trattamento di superficie
    la immersione calda ha galvanizzato
  • Altezza
    2m - 50m
  • Spessore
    2.5mm - 20mm
  • Materiale
    Q235, Q345, Q420, Q460, il Gr 50, Gr60, SS400, ecc.
  • forma
    Poligonale o conico
  • Colore
    Secondo il requisito dei clienti
  • saldatura
    AWS D 1,1
  • Luogo di origine
    La CINA
  • Marca
    FUTAO
  • Certificazione
    ISO 9001 : 2008
  • Numero di modello
    FTGG - 0 38 917
  • Quantità di ordine minimo
    2 pezzi
  • Prezzo
    $100 - $400
  • Imballaggi particolari
    40HC o OT, involucro dalla stuoia o stuoia della paglia
  • Tempi di consegna
    15 - 30 giorni feriali
  • Termini di pagamento
    L/C, T/T
  • Capacità di alimentazione
    1200 pezzi ogni settimana

linea elettrica del circuito del doppio 138KV grado di Palo 30-60 con la piastra di base e M48 bullone d'ancoraggio

  • linea elettrica del circuito del doppio 138KV grado di Palo 30-60 con la piastra di base e M48 bullone d'ancoraggio
  • linea elettrica del circuito del doppio 138KV grado di Palo 30-60 con la piastra di base e M48 bullone d'ancoraggio
Ottieni prezzo Contattaci

Circuito Palo 30-60degree del doppio 138KV con la piastra di base ed il bullone d'ancoraggio M48



Descrizione di prodotto

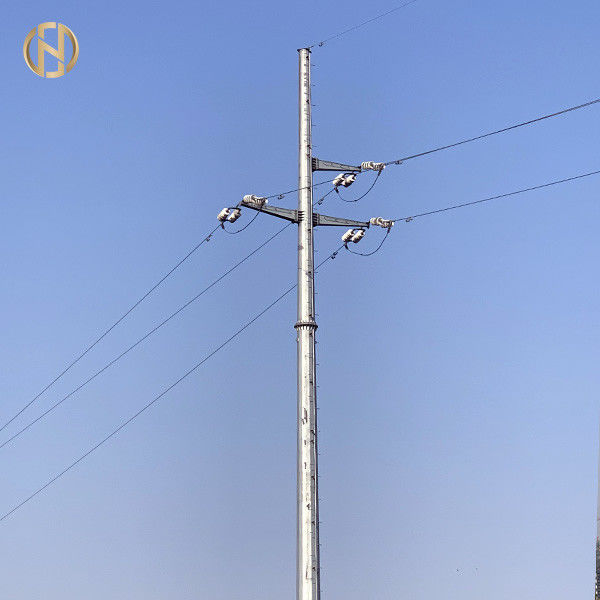

Progettato per 132.138, linee di trasmissione sopraelevate di 69kv 110KV. I pali su ordinazione con le dimensioni su ordinazione possono essere progettati a richiesta. I nostri dentro ingegneri della casa sono qui aiutare. Contatti prego il servizio di assistenza al cliente per tutte le indagini che potete avere.





Dettagli specifici

PALI D'ACCIAIO UNISCA VALORI GARANTITI
TIPO DI PALO   Diritto Angolo Vicolo cieco
Quantità pce 24 14 6
Produttore   UNITÀ STRUTTURALE CO., SRL DEL METALLO DI YIXING FUTAO UNITÀ STRUTTURALE CO., SRL DEL METALLO DI YIXING FUTAO UNITÀ STRUTTURALE CO., SRL DEL METALLO DI YIXING FUTAO
Posizione fabbricante   CITTÀ DELLA CINA, JIANGSU, YIXING CITTÀ DELLA CINA, JIANGSU, YIXING CITTÀ DELLA CINA, JIANGSU, YIXING
Norme - NFEN10025/GB/T 700 NFEN10025/GB/T 700 NFEN10025/GB/T 700 NFEN10025/GB/T 700 NFEN10025/GB/T 700 NFEN10025/GB/T 700
Qualità d'acciaio   S500 / Q500 S500 / Q500 S500 / Q500 S500 / Q500 S500 / Q500 S500 / Q500
Norma di zincatura a caldo   Iso 1461 Iso 1461 Iso 1461 Iso 1461 Iso 1461 Iso 1461
Ligues del DES del mécanique di Dimensionnement
Numero dei circuiti   1 1 1 1 1 1
Tipo di isolatori   SOSPENSIONE SOSPENSIONE ANCORA ANCORA ANCORA ANCORA
Angolo º 0 0 45 45 90 90
Portata standard m. 200 200 200 200 200 200
Portata del vento m. 220 220 220 220 220 220
Portata del peso m. 250 250 250 250 250 250
Depressione del conduttore a 85°C m.
Forma trasversale del braccio   Triangolo Triangolo drapeau drapeau drapeau drapeau
Altezza del braccio trasversale più basso m. 15,6 15,6 15,6 15,6 15,6 15,6
Distanza verticale minima fra i conduttori ed il palo m. 1,1 1,1 2 2 2 2
Distanza verticale fra il conduttore e la messa a terra più highgest m. 2,2 2,2 2,2 2,2 2,2 2,2
Pressione di vento alla temperatura media (25°C) daN/m2 58 58 58 58 58 58
Coefficiente aerodinamico di Pali   2,8 2,8 2,8 2,8 2,8 2,8
Coefficiente aerodinamico del conduttore   1 1 1 1 1 1
Coefficiente di sicurezza   2 2 2 2 2 2
Materiale   Lamina di metallo piegata Lamina di metallo piegata Lamina di metallo piegata Lamina di metallo piegata Lamina di metallo piegata Lamina di metallo piegata
Sezione trasversale   Ottagonale Ottagonale Ottagonale Ottagonale Ottagonale Ottagonale
Altezza dalla terra m. 20 20 22 22 22 22
Diametro esteriore superiore millimetro 240 240 270 270 300 300
Diametro esteriore inferiore millimetro 510 510 920 920 1200 1200
Numero delle sezioni millimetro 2 2 3 3 3 3
Spessore (alto/basso) millimetro 4 / 6 4 / 6 6 / 8/10 6 / 8/10 6 / 10/10 6 / 10/10
Peso totale chilogrammo 1150 1268 3300 3560 4670 4980
Profondità del fondamento m. 2,6 2,6 2 2 2 2


Dettagli supplementari

Codice di progettazione: ASCE/SEI standard americano 48-11

Software di progettazione: Software di PLEASE-POLES

Copertura dell'esportazione: Dell'Asia e del Pacifico, centrale & il Sudamerica, Europa, Medio Oriente, Africa

Prova: Le prove di caricamento possono essere effettuate sul sito a richiesta



Processo di produzione

La verifica del → dei materiali che taglia la verifica di saldatura verticale di modellatura o di piegamento del → del → del → delle dimensioni che il → flangia → di saldatura fora il → di calibratura di Drilling→ che sbava il → trattato che galvanizza, il → di ricalibratura del → della mano della polvere o di verniciatura che infila l'imballaggio del →

linea elettrica del circuito del doppio 138KV grado di Palo 30-60 con la piastra di base e M48 bullone d'ancoraggio 0

Dettagli del prodotto

linea elettrica del circuito del doppio 138KV grado di Palo 30-60 con la piastra di base e M48 bullone d'ancoraggio 1
