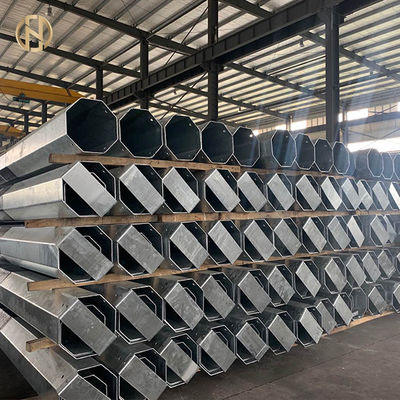

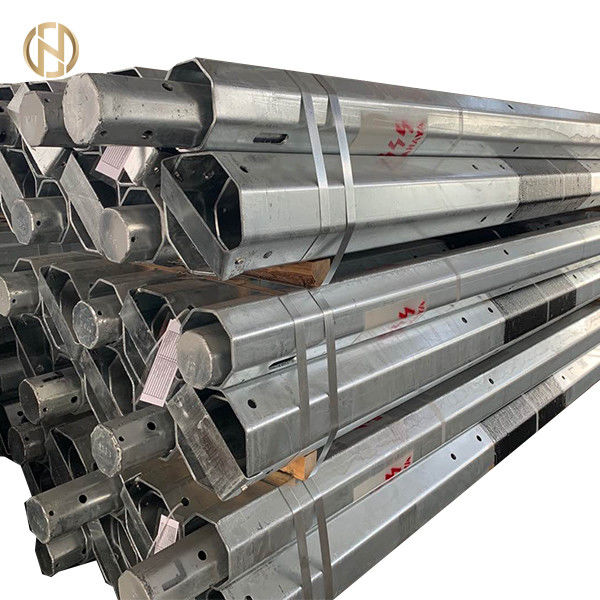

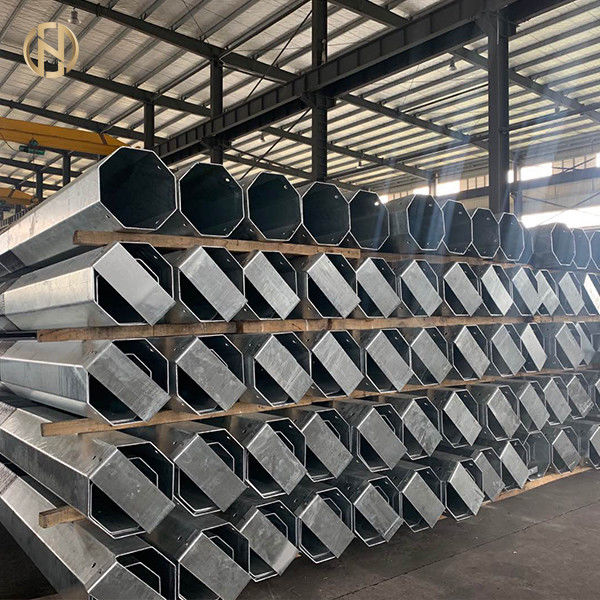

26,3 chilometri 33kV Palo foggiato con uno stampo tubolare d'acciaio per la linea di trasmissione dell'evacuazione di potere
-
Evidenziare
posta d'acciaio tubolare
,palo d'acciaio ottagonale
-
Trattamento di superficieImmersione calda galvanizzata
-
AltezzaSecondo la richiesta dei clienti
-
Spessore3-4.5mm
-
MaterialeQ235, Q345
-
FormaTubolare
-
ColoreSecondo la richiesta dei clienti
-
SaldaturaAWS D 1,1
-
Luogo di origineLa CINA
-
MarcaFutao
-
CertificazioneISO9001:2008
-
Numero di modello9m
-
Quantità di ordine minimo10 pezzi
-
Prezzo$110-$411
-
Imballaggi particolari40HC o involucro di OT dalla stuoia o dalla stuoia della paglia
-
Tempi di consegna60 giorni feriali
-
Termini di pagamentoL/C, T/T
-
Capacità di alimentazione4000 pezzi ogni mese
26,3 chilometri 33kV Palo foggiato con uno stampo tubolare d'acciaio per la linea di trasmissione dell'evacuazione di potere
26,3 chilometri 33kV Palo foggiato tubolare d'acciaio per la linea di trasmissione dell'evacuazione di potere
| Tipo | Palo pratico tubolare d'acciaio per distribuzione di energia |
| Usi adatti | Distribuzione di energia |
| Forma | Tubolare, poligonale o conico |
| Materiale | Q345B/A572, rendimento minimo strength>=345n/mm2 |
| Tolleranza delle dimensioni | + - 1% |
| Potere | 10 CHILOVOLT ~550 CHILOVOLT |
| Fattore di sicurezza | Fattore di sicurezza per il cavo di conduzione: 8 |
| Carico di progetto nel chilogrammo | 300~ 1000 chilogrammi si è applicato a 50cm dalla cima del palo |
| Incisione | Targhetta attraverso il ribattino o la colla, incisione, embossment secondo i requisiti dei clienti |
| Trattamento di superficie | Galvanizzazione della immersione calda secondo le norme di ASTM A123/rivestimento della polvere |
| Giunto di Pali | Inserisca il modo, il modo interno della flangia, il modo unito faccia a faccia. |
| Progettazione del palo | Contro un terremoto del grado 8 |
| Velocità del vento | 160Km/Hour 30m/s |
| Carico di snervamento minimo | mpa 355 |
| Carico di rottura minimo | mpa 490 |
| Max Ultimate Tensile Strength | mpa 620 |
| Norma | Iso 9001 |
| Lunghezza per sezione | All'interno di 14m formato una volta senza giunto di slittamento |
| Saldatura | Doppio il processo di saldatura interno ed esterno produce una superficie senza cuciture |
| Spessore | 2 millimetri - 30 millimetri |
| Processo di produzione | Verifica di Materials→Cutting→Molding o di Bending→Vertical Welding→Verification di Dimensions→Flange Welding→Hole Drilling→Calibration→Deburr Process→Galvanization o del rivestimento della polvere, Painting→Recalibration→Threading→Packaging |
| Imballaggio | I nostri pali sono coperti solitamente da una balla della paglia o della stuoia all'alto ed al basso. L'imballaggio può anche essere fatto secondo i requisiti dei clienti. |
| È la designazione Lunghezza totale | 410SP- 52 11 m. | 410 SP-43 10m | 410 SP-31 9 m. | 410 SP-13 8 m. | ||||||
| Profondità d'impianto. m. | 1,8 | 1,8 | 1,5 | 1,5 | ||||||
| Lunghezza, m. Cima (h1) | 2,7 | 2,4 | 2 | 1,75 | ||||||
| Medio (h2) | 2,7 | 2,4 | 2 | 1,75 | ||||||
| Inferiore (h3) | 5,6 | 5,2 | 5 | 4,50 | ||||||
| Fuori del diametro, millimetro Cima (h1) | 114,3 | 114,3 | 114,3 | 88,9 | ||||||
| Medio (h2) | 139,7 | 139,7 | 139,7 | 114,3 | ||||||
| Inferiore (h3) | 165,1 | 165,1 | 165,1 | 139,7 | ||||||
| Spessore, millimetro | ||||||||||
| Cima (h1) 3,65 3,65 | ||||||||||
| 3,65 | 3,25 | |||||||||
| Medio (h2) | 4,5 | 4,5 | 4,5 | 3,65 | ||||||
| Inferiore (h3) | 4,5 | 4,5 | 4,5 | 4,5 | ||||||
| Peso approssimativo, chilogrammo | 175 | 160 | 147 | 101 | ||||||
| Carico paralizzante, kgf | 307 | 348 | 367 | 301 | ||||||
| Applicazione del carico da cima del palo, m. | 0,6 | 0,6 | 0,3 | 0,3 | ||||||
