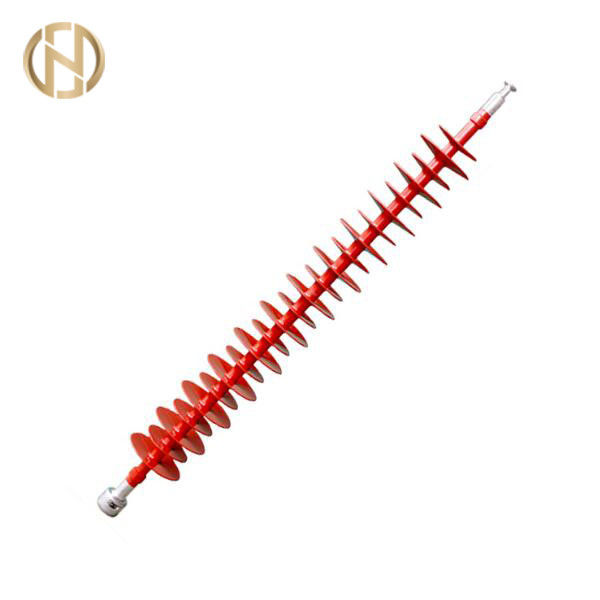

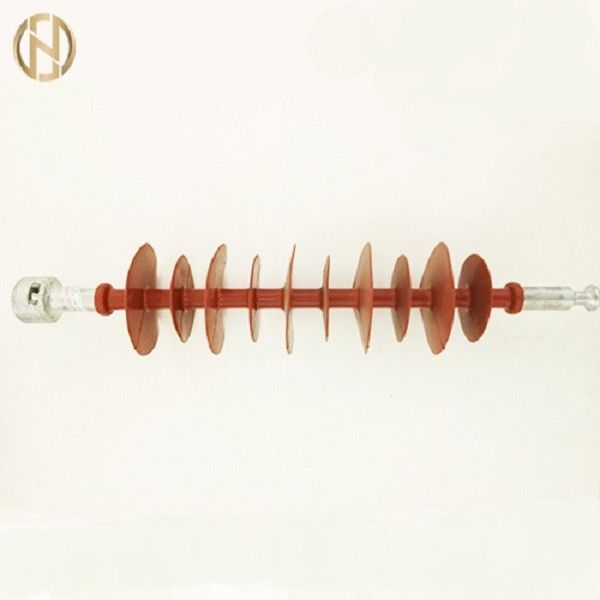

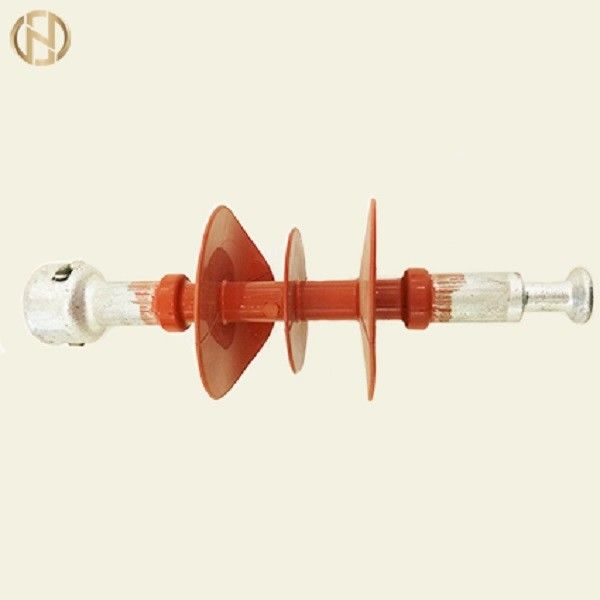

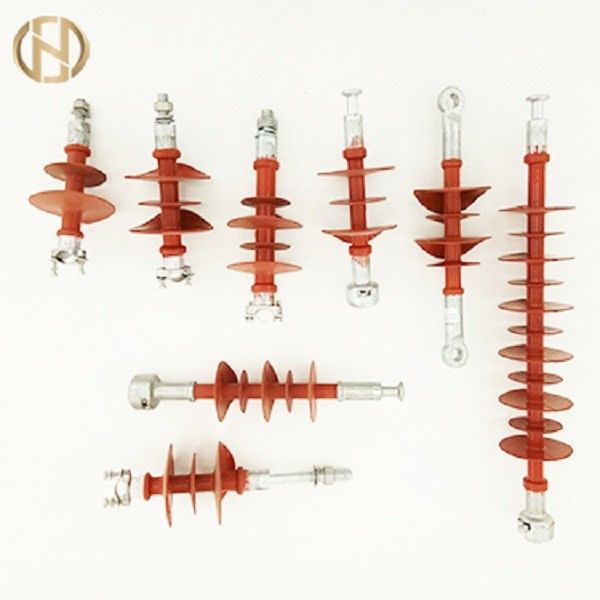

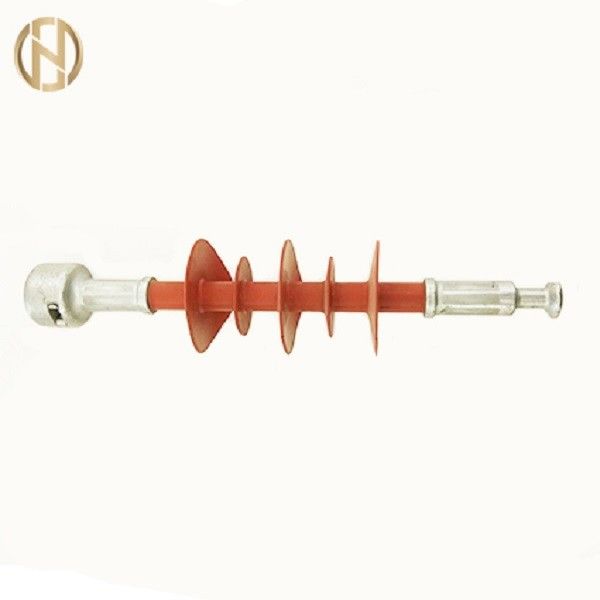

Accessori di Palo di colore rosso, isolante di sospensione composito 10-500kV

Brand Name:	FUTAO
Model Number:	FPQ
MOQ:	10 pezzi
prezzo:	$5 - $100
Delivery Time:	30 giorni feriali
Payment Terms:	L/c, t/t

Detail Information

Product Description

Detail Information

Luogo di origine:

Jiangsu China

Certificazione:

ISO 9001

Modello:

FXBW4 Isolante per sospensione composito 10-500 kV

Certificato:

Relazione di audit della fabbrica dello SGS & di ISO9001

Materiale:

ferro malleabile, alluminio, resina composita

Colore:

ROSSO

Utilizzo:

Linea di trasmissione

Installare:

Facile

Tensione nominale:

10-500KV

Imballaggi particolari:

Pacchetto per scatola

Capacità di alimentazione:

3000 pezzi ogni mese

Evidenziare:

montaggi di energia elettrica

linea di trasmissione hardware

Product Description

Isolante di sospensione composito di FXBW4 10-500kV

Descrizioni:

Questo prodotto è male speciale per le zone inquinate, l'alto carico meccanico di tensione, la portata lunga e la linea elettrica compatta. ed abbia caratteristiche di volume, di infrangibile leggeri e piccoli, l'anti-inclinazione, ad alta resistenza per la anti-torsione e la forte protezione dal rischio di esplosione

Scriva	Tensione nominale (chilovolt)	Carico meccanico stimato di tensione (KN)	Segno del collegamento	Altezza strutturale (millimetro)	Distanza minima dell'arco (millimetro)	Distanza di dispersione nominale minima (millimetro)	Tensione di withstand di impulso a onda intera del fulmine ≥ (chilovolt)	Tensione di withstand di impulso di funzionamento ≥ (chilovolt)	Tensione di withstand di frequenza (chilovolt)
FXBW4-10/40	10	40	11W	340±15	190	400	95	-	60
FXBW4-10/70	10	70	16W	360±15	190	490	95	-	60
FXBW4-10/100	10	100	16W	400±15	190	490	95	-	60
FXBW4-20/40	20	40	16W	450±15	280	600	170	-	75
FXBW4-20/70	20	70	16W	470±15	280	750	170	-	75
FXBW4-20/100	20	100	16W	500±15	280	750	170	-	75
FXBW4-20/120	20	120	16W	500±15	280	750	170	-	75
FXBW4-35/70	35	70	16W	640±15	450	1300	230	-	95
FXBW5-35/70	35	70	16W	750±15	530	1370	250	-	105
FXBW4-35/100	35	100	16W	680±15	450	1300	230	-	95
FXBW5-35/100	35	100	16W	750±15	530	1370	250	-	105
FXBW4-35/120	35	120	16W	680±15	450	1300	230	-	95
FXBW4-66/70	66	70	16W	900±15	700	1900	410	-	185
FXBW5-66/70	66	70	16W	1010±15	780	2130	410	-	185
FXBW4-66/100	66	100	16W	940±15	700	1900	410	-	185
FXBW5-66/100	66	100	16W	1010±15	780	2130	410	-	185
FXBW4-66/120	66	120	16W	940±15	700	1900	410	-	185
FXBW-110/70	110	70	16W	1200±15	1000	3150	550	-	230
FXBW4-110/70-1420	110	70	16W	1420±15	1200	3600	550	-	230
FXBW4-110/100	110	100	16W	1240±15	1000	3150	550	-	230
FXBW4-110/100-1440	110	100	16W	1440±15	1200	3600	550	-	230
FXBW4-110/120	110	120	16W	1240±15	1000	3150	550	-	230
FXBW4-110/120-1440	110	120	16W	1440±15	1200	3600	550	-	230
FXBW4-110/160	110	160	20R	2150±30	1050	3600	550	-	230
FXBW4-110/160-1440	110	160	20R	2240±30	1140	4200	550	-	230
FXBW3-220/70	220	70	16W	2150±30	1900	6300	1000	-	395
FXBW4-220/70	220	70	16W	2240±30	2000	6600	1000	-	395
FXBW3-220/100	220	100	16W	2150±30	1900	6300	1000	-	395
FXBW4-220/100	220	100	16W	2240±30	2000	6600	1000	-	395
FXBW5-220/100	220	100	16W	2470±30	2150	6900	1000	-	395
FXBW4-220/120	220	120	16W	2240±30	2000	6600	1000	-	395
FXBW4-220/160	220	160	20R	2240±30	1900	6300	1000	-	395
FXBW5-220/160	220	160	20R	2470±30	2150	6900	1000	-	395
FXBW4-220/180	220	180	20R	2240±30	1900	6300	1000	-	395
FXBW5-220/180	220	180	20R	2470±30	2150	6900	1000	-	395
FXBW4-220/210	220	210	20R	2240±30	1900	6300	1000	-	395
FXBW5-220/210	220	210	20R	2270±30	2150	6900	1000	-	395
FXBW3-330/100	330	100	16W	2930±40	2600	9075	1425	950	570
FXBW4-330/100	330	100	16W	2990±40	2600	9500	1425	950	570
FXBW3-330/120	330	120	16W	2930±40	2600	9075	1425	950	570
FXBW4-330/120	330	120	16W	2990±40	2600	9500	1425	950	570
FXBW3-330/160	330	160	20R	2930±40	2600	9075	1425	950	570
FXBW4-330/160	330	160	20R	2990±40	2600	9500	1425	950	570
FXBW3-330/180	330	180	20R	2930±40	2600	9075	1425	950	570
FXBW4-330/180	330	180	20R	2990±40	2600	9500	1425	950	570
Possiamo secondo i vostri requisiti, la produzione della struttura speciale del collegamento e l'altezza del prodotto

Tipo	Tensione nominale (chilovolt)	Carico meccanico stimato di tensione (KN)	Segno del collegamento	Altezza strutturale (millimetro)	Distanza minima dell'arco (millimetro)	Distanza di dispersione nominale minima (millimetro)	Tensione di withstand di impulso a onda intera del fulmine ≥ (chilovolt)	Tensione di withstand di impulso di funzionamento ≥ (chilovolt)	Tensione di withstand di frequenza (chilovolt)
FXBW3-330/210	330	210	20R	2930±40	2600	9075	1425	950	570
FXBW4-330/210	330	210	20R	2990±40	2600	9500	1425	950	570
FXBW3-330/240	330	240	20R	2990±40	2600	9075	1425	950	570
FXBW4-330/240	330	240	20R	3050±40	2600	9500	1425	950	570
FXBW3-500/100	500	100	16W	4030±50	3650	13750	2050	1240	740
FXBW3-500/100-4340	500	100	16W	4340±50	3650	13750	2050	1240	740
FXBW4-500/100	500	100	16W	4450±50	4000	14500	2250	1240	740
FXBW3-500/120	500	120	16W	4030±50	3650	13750	2050	1240	740
FXBW3-500/120-4340	500	120	16W	4340±50	3650	13750	2050	1240	740
FXBW4-500/120	500	120	16W	4450±50	4000	14500	2250	1240	740
FXBW3-500/160	500	160	20R	4030±50	3650	13750	2050	1240	740
FXBW3-500/160-4340	500	160	20R	4340±50	3650	13750	2050	1240	740
FXBW4-500/160	500	160	20R	4450±50	4000	15000	2250	1240	740
FXBW3-500/180	500	180	20R	4030±50	3650	13750	2050	1240	740
FXBW3-500/180-4340	500	180	20R	4340±50	3650	13750	2050	1240	740
FXBW4-500/180	500	180	20R	4450±50	4000	15000	2250	1240	740
FXBW3-500/210	500	210	20R	4030±50	3650	13750	2050	1240	740
FXBW3-500/210-4340	500	210	20R	4340±50	3650	13750	2050	1240	740
FXBW4-500/210	500	210	20R	4450±50	4000	15000	2250	1240	740
FXBW3-500/240	500	240	20R	4030±50	3650	13750	2050	1240	740
FXBW3-500/240-4340	500	240	20R	4340±50	3650	13750	2050	1240	740
FXBW4-500/240	500	240	20R	4450±50	4000	15000	2250	1240	740
FXBW3-500/300	500	300	24R	4340±50	3650	13750	2050	1240	740
FXBW4-500/300	500	300	24R	4450±50	4000	15000	2250	1240	740
FXBW4-500/300-6460	500	300	24R	6460±50	6000	15000	2250	1240	740
FXBW4-500/400	500	400	28R	4450±50	4000	15000	2250	1240	740
FXBW4-750/160	750	160	20R	6650±50	6000	21600	2700	1800	1125
FXBW4-750/210	750	210	20R	6650±50	6000	21600	2700	1800	1125
FXBW4-750/240	750	240	20R	6650±50	6000	21600	2700	1800	1125
FXBW4-750/300	750	300	24R	6650±50	6000	21600	2700	1800	1125
FXBW4-750/400	750	400	28R	6650±50	6000	21600	2700	1800	1125
Possiamo secondo i vostri requisiti, la produzione della struttura speciale del collegamento e l'altezza del prodotto

Installazioni:

1. Gli isolanti dovrebbero essere trattati delicatamente durante trasporto e l'installazione. Non dovrebbero essere gettati ed evitano la collisione e l'attrito con tutti i tipi di pezzi vari e di oggetti taglienti.

2. Quando l'isolante composito è sollevato, il nodo dovrebbe essere colpito sul collegamento dell'estremità. È vietato per colpire la gonna dell'ombrello o la guaina. Quando la corda deve toccare la gonna dell'ombrello e la parte della guaina, dovrebbe essere avvolta con un panno molle al divisorio del contatto.

3. L'isolante composito non dovrebbe essere utilizzato poichè uno strumento ausiliario per la linea di scarico (ricevere), per non danneggiare l'isolante dovuto urtare o il momento flettente.

4. È vietato rigorosamente di fare un passo sulla gonna dell'ombrello dell'isolante.

5. Nell'installare l'anello di pareggiamento, attenzione di paga all'adeguamento in modo che l'anello sia perpendicolare all'asse dell'isolante. La posizione di montaggio è indicata a destra. Per il tipo aperto anello di pareggiamento, attenzione di paga alla stessa direzione dell'apertura ad entrambe l'estremità per facilitare scarico e proteggere la tettoia.
