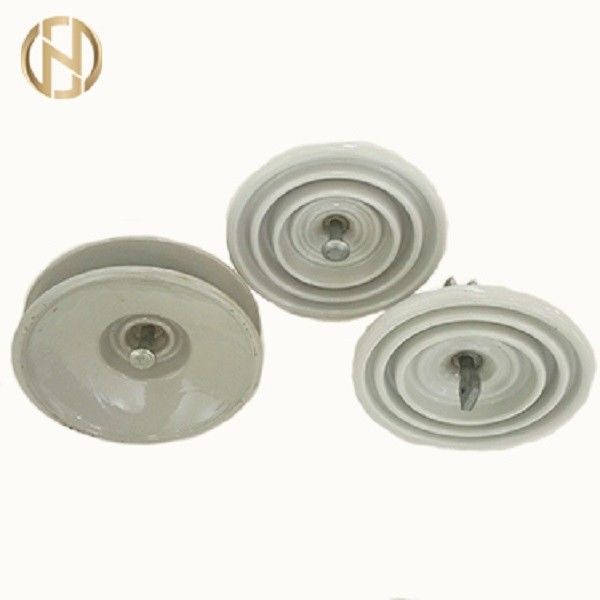

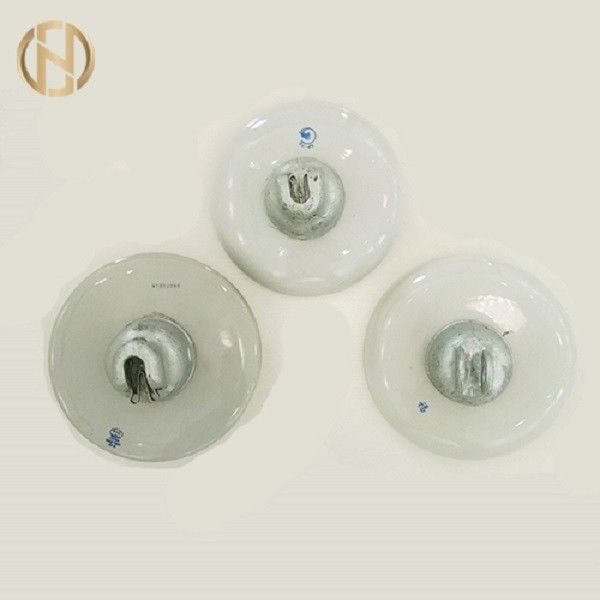

tempo di impiego lungo dell'installazione facile dell'isolante di sospensione del disco di 70KN 11KV
-
Evidenziare
hardware del palo di potere
,montaggi di energia elettrica
-
CertificatoRelazione di audit della fabbrica dello SGS & di ISO9001
-
ModelloXP-70 U70BL
-
Materialeghisa malleabile, ceramica
-
UsoLinea di trasmissione
-
InstalliFacile
-
Tensione nominale11kV
-
Resistenza alla trazione70KN
-
Luogo di origineJiangsu Cina
-
MarcaFUTAO
-
CertificazioneISO 9001
-
Numero di modelloFPQ
-
Quantità di ordine minimo10 pezzi
-
Prezzo$5 - $8
-
Imballaggi particolariPacchetto dalla scatola
-
Tempi di consegna30 giorni feriali
-
Termini di pagamentoL/C, T/T
-
Capacità di alimentazione3000 pezzi ogni mese
tempo di impiego lungo dell'installazione facile dell'isolante di sospensione del disco di 70KN 11KV
XP-70 U70BL 70KN 11KV Accessori per palo isolante a sospensione a disco
DIMENSIONI PRINCIPALI E PARTICOLARI STANDARD:
| Classe ANSI | 52-1xp-4,5 cm | 52-2xp-7c-m | 52-3xp-7c-m | 52-4xp-7c-m | 52-5xp-11c-m | 52-6xp-11c-m | 52-8xp-16c-m | 52-9Axp-4,5 cm | 52-9Bxp-4.5cm | 52-10xp-16c-m | ||
| Dimensione principale (mm) | D | 165 | 190,5 | 254 | 254 | 254 | 254 | 280 | 114 | 133 | 280 | |
| H | 140 | 146 | 146 | 146 | 146 | 146 | 146 | 159 | 159 | 165 | ||
| Distanza di dispersione (mm) | 178 | 210 | 292 | 292 | 292 | 292 | 280 | 171 | 171 | 280 | ||
| Tensione di perforazione di frequenza di potenza (chilovolt) | 80 | 90 | 110 | 110 | 110 | 110 | 110 | 80 | 80 | 110 | ||
| Tensione media di flashover | Potenza-frequenza (kv) | Asciutto | 60 | 65 | 80 | 80 | 80 | 80 | 80 | 60 | 60 | 80 |
| Bagnato | 30 | 35 | 50 | 50 | 50 | 50 | 50 | 30 | 30 | 50 | ||
| Onda impulso critico 1.5x40us (kv) | Positivo | 100 | 115 | 125 | 125 | 125 | 125 | 125 | 110 | 110 | 125 | |
| Negativo | 100 | 115 | 130 | 130 | 130 | 130 | 130 | 90 | 90 | 130 | ||
| Tensione di interferenza radio | Tensione di prova a terra (kv) | 7.5 | 7.5 | 10 | 10 | 10 | 10 | 10 | 7.5 | 7.5 | 10 | |
| RIV massimo a 1000kHz/μV | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | ||
| E$M caricamento in errore(kn) | 44 | 70 | 70 | 70 | 111 | 111 | 160 | 44 | 44 | 160 | ||
| Carico a prova di tensione (kn) | 22 | 35 | 35 | 35 | 55.5 | 55.5 | 80 | 22 | 22 | 80 | ||
| Resistenza all'urto(n•m) | 5 | 5.5 | 6 | 6 | 7 | 7 | 10 | 5 | 5 | 10 |
||
Classe U70BL
Spaziatura unità (H) 146 mm
Diametro nominale(D) 255mm
Distanza di fuga nominale 295/320mm
Carico di rottura nominale E&M 70KN
Carico di trazione normale 35KN
Dimensione accoppiamento 16A/16B
Forza d'urto (Min) 6N.m
Tensione di tenuta della frequenza di alimentazione Wet 40KV
Secco 70KV
Tensione di tenuta all'impulso di fulmine a secco 100KV
Tensione di perforazione della frequenza di alimentazione 110KV
Tensione di radiodisturbo Tensione di prova a terra 10KV
Max.RIV a 1 MHz 50μV
Peso netto 4,7/4,9 kg
Norma applicabile GB IEC AS BS
I nostri prodotti sono venduti in tutto il mondo. Puoi stare certo dell'intero processo dei nostri prodotti.
