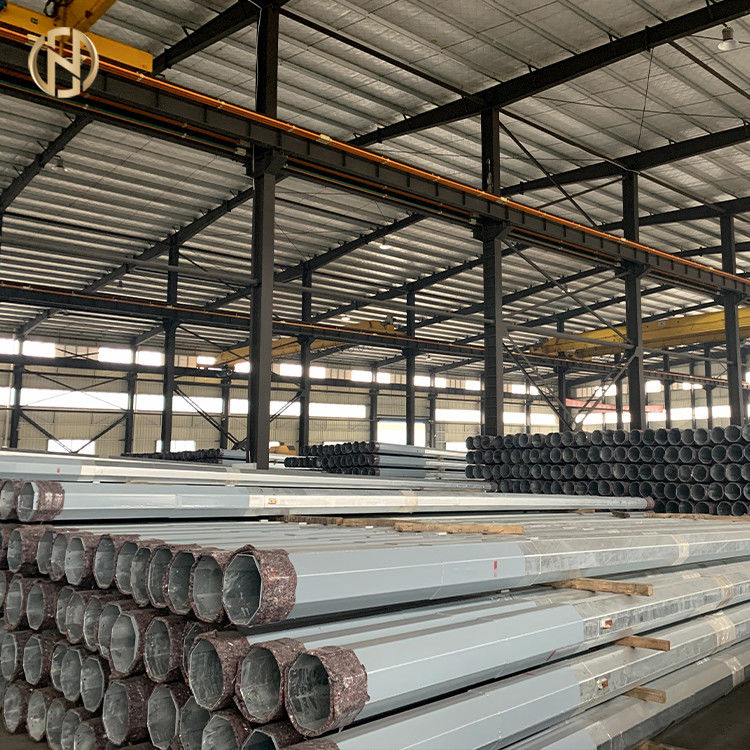

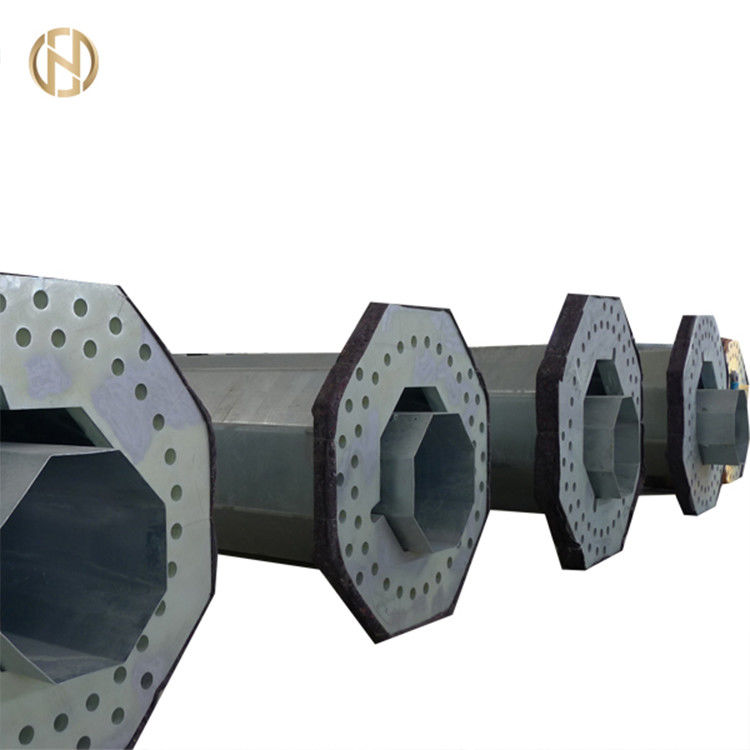

Electric Power ha galvanizzato lo zinco di spessore di palo di potere 4mm ricoperto

                                                  Electric Power ha galvanizzato lo zinco di spessore di palo di potere 4mm ricoperto

1,0 PORTATA

Queste specifiche riguardano la progettazione, l'ingegneria, la fabbricazione, assemblea, difficile agli impianti del produttore prima della spedizione dei pali d'acciaio, delle assemblee trasversali del braccio, degli insiemi del tipo, dei piatti del pericolo, insiemi di interramento della punta di GI a singola linea del palo 33kV, sospensione e montaggi di tensione adatti a conduttore di AAC ad uso su 3 fasi, 50 hertz, linee di spese generali solidamente interrate 33kV.

• La progettazione e l'esecuzione saranno conforme alle migliori pratiche d'organizzazione assicurare la prestazione soddisfacente durante il tempo di impiego.
• Tutti i materiale ed attrezzatura non specificamente indicati in questa specificazione ma che sono necessarie per l'impiego soddisfacente delle attrezzature saranno ritenuti per essere inclusi a meno che specificamente escluso e saranno assicurati senza alcun costo supplementare. Le componenti che hanno valutazione identica saranno intercambiabili. L'offerente deve fornire gli impianti prove disponibili agli impianti del produttore.

2,0 NORME

I pali d'acciaio, le assemblee trasversali del braccio, controventature trasversali e armi della guardia del palo, insiemi del tipo, interranti gli insiemi ecc. si conformeranno alle norme pertinenti di IEC e tutte le altre norme internazionali neutrale accettabili dell'equivalente (come emendato su fin qui) citate sotto saranno applicabili ai materiali ed ai processi utilizzati nella fabbricazione dei questi attrezzatura:

Ogni volta che c'è una differenza nelle norme i criteri più rigorosi si applicheranno.

3,0 MATERIALI, DETTAGLI DI COSTRUZIONE ED ESECUZIONE

• I materiali utilizzati nella fabbricazione di tutta l'attrezzatura saranno nuova e la migliore qualità e classe più adatte a prestazione nelle circostanze specificate.
• L'acciaio ha usato per la fabbricazione di varia attrezzatura sarà conforme ai requisiti generali concernente il rifornimento dei materiali posti fatti in norme internazionali pertinenti.
• Il materiale ha analizzato conformemente al 13520:2015 di iso o l'altra norma internazionale pertinente non mostrerà lo zolfo ed il contenuto fosforoso più di 0,060% di ciascuno.
• L'attrezzatura sarà ben finita, liberare e libera dai difetti superficiali nocivi. L'estremità dei pali, delle sezioni d'acciaio ecc. di angolo sarà quadrato tagliato e sarà diritta.
• I bulloni, i dadi & le rondelle del pacchetto ed il filo del cavo di ancoraggio & il cavo di guardia trasversale del braccio saranno la immersione calda galvanizzata secondo il 1461:2009 di iso (en) o altre norme internazionali pertinenti. La qualità di zinco sarà almeno grado dello Zn 98 ha specificato nel 752:2004 di iso. Il rivestimento dello zinco sarà aderente, regolare, ragionevolmente luminoso, continuo ed esente da tale imperfezioni e cambiamento continuo, cenere e scoria, inclusioni, fiocco e punto nero, brufoli, grumosità e funzionamenti.
• I pali d'acciaio saranno la immersione calda hanno galvanizzato con il minimo uno spessore di 125 micron del rivestimento dello zinco e delle basi di appoggio d'acciaio con uno spessore minimo di 125 micron del rivestimento dello zinco generalmente secondo ASTM A123 e provato secondo le norme internazionali pertinenti.
• Gli articoli resisteranno alle 4 immersioni minime dell'una durata minuta. L'uniformità di rivestimento galvanizzato sarà determinata mediante la prova del preece come prescritto in ASTM A123.
• I montaggi di tensione e della sospensione saranno fatti della lega di alluminio e tutti i dadi - e - bulloni saranno fatti della immersione calda hanno galvanizzato d'acciaio con spessore minimo di un rivestimento dello zinco di 85 micron secondo le norme internazionali pertinenti delle parti XIII o altro di 10684:2004 di iso (en).

4,0 I REQUISITI TECNICI SPECIFICI DI VARIE ATTREZZATURE

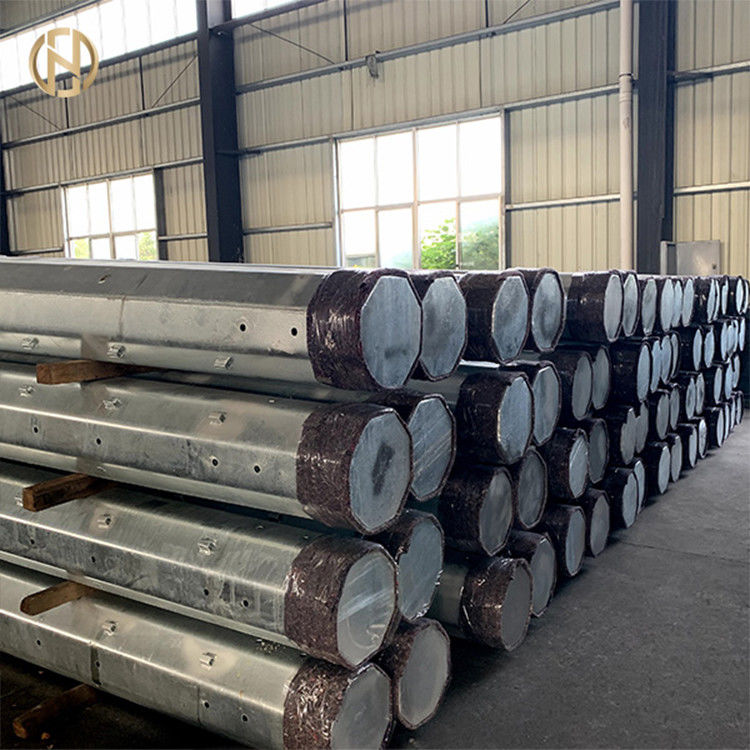

4,1 Pali d'acciaio

L'acquirente può alla sua discrezione fornire la progettazione ed i dati di montaggio di uno o più tipi di pali necessari per montaggio e le prove dei pali dal fornitore o può chiedere alternativamente all'offerente di risolvere le progettazioni ottimali dei pali ed in quel caso presentare i calcoli di progettazione dettagliata su “eccella il formato” per il controllo e l'esame dal datore di lavoro.

La progettazione di Pali sarà risolta preferibilmente e controllata secondo il manuale 72/SEI - altre 48 - 05 o norme internazionali pertinenti di ASCE. Pali pre-saranno perforati e completo fornito con il tappo superiore del palo e la base di appoggio.

4.1.1 requisito di costruzione specifico

4.1.1.1 Pali sarà destinato per resistere alla combinazione possibile peggiore di caricamento simultaneo di

• Carichi laterali che consistono delle forze del vento sui conduttori che corrispondono per avvolgere le portate, la forza del vento sugli isolanti, la forza del vento sul palo e tensione massima del conduttore.
• Carichi verticali che consistono del auto-peso del palo, dei pesi dei conduttori, degli isolanti, del inter-braccio, dell'attrezzatura supplementare, del guardalinee e della forza di compressione dovuto reazione dei soggiorni laddove applicabili.

I pali d'acciaio di 4.1.1.2 per l'alta tensione (33 chilovolt), alta tensione/LV si sono mescolati saranno risolti per i seguenti tipi ed applicazioni:

• L'appaltatore presenterà la progettazione dettagliata & il disegno del palo per ciascuno sopra ha detto che linea di trasmissione 33kV per approvazione della dimensione di rappresentazione del disegno del campione e del cliente & configurazione sono acclusi.
• Pali risponderanno alle esigenze dimensionali di caricamento superiore del palo e di lunghezza secondo i parametri progettuali elencati in questa specificazione. Le dimensioni attraverso gli appartamenti per alto e basso per tutti i pali sono elencate in questi specificazione/disegni come progettazione preferita per utilizzare una dimensione per ogni tipo di lunghezza del palo in quanto i criteri del carico di lavoro & di progettazione è soddisfatto.

Carico di lavoro di 4.1.1.5

Il carico di lavoro di un palo specificato qui e definito come il carico che quando si è applicato a 250 millimetri sotto la cima indurrà lo sforzo ammissibile massimo nel palo, sarà segnato su ogni palo.

• I pali standard saranno adatti ad applicazioni specificate basate sulle tabelle arresa 2, 3 & 4. di parametri progettuali.

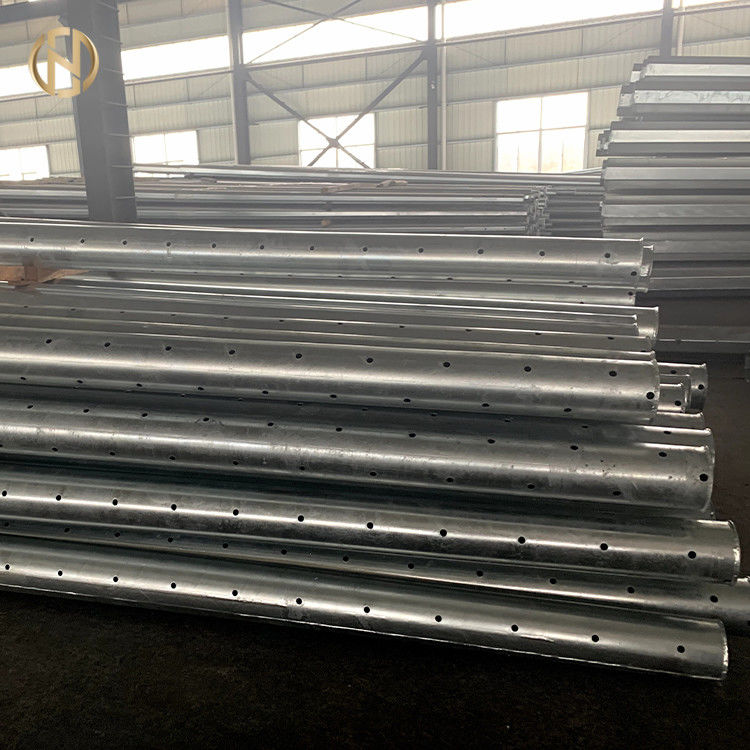

• Un foro diretto di un diametro da 14 millimetri sarà fornito in ogni palo ad un'altezza di 300 millimetri sopra la profondità d'impianto per interrare. La posizione del foro ad un'altezza di 300 millimetri sarà ottiene approvata dal datore di lavoro prima della fabbricazione dei pali.

Basi di appoggio di 4.1.1.8

Tutti i pali saranno disposti durante la costruzione su M-20, il cuscinetto del PCC di spessore di minimo 75 millimetri e le dimensioni globali circa 150 millimetri più di fuori della dimensione inferiore del palo.

Alternativamente; i pali saranno forniti con la base di appoggio d'acciaio quadrata separata fabbricata dall'acciaio secondo le norme pertinenti. Il minuto di spessore delle basi di appoggio non sarà di meno di 6 millimetri. I calcoli di progettazione di spessore delle basi di appoggio d'acciaio saranno presentati per il controllo e l'esame dal datore di lavoro.

4.1.1.9 Guying

Pali per le piccole posizioni di angolo (0 - 30°) saranno autosufficienti. Tuttavia; i pali per il più grande angolo e le posizioni terminali nelle aree non-abitate in possono essere forniti dei tipi dell'ancora hanno disposto la direzione del Bi-settore dell'angolo alle posizioni di angolo o della lunghezza saggia alle posizioni terminali. Nelle aree abitate in ai tipi non sono permessi; ma i puntoni o due pali hanno fissato meccanicamente possono essere spiegati insieme.

Parametri progettuali di 4.1.1.10 e fattore di sicurezza

Tolleranze

i. lunghezza

La tolleranza sulla lunghezza sarà come segue:

Il palo finito non sarà da rettitudine da più di 1/600 della sua lunghezza.

Il rotolamento e la tolleranza di taglio per i prodotti siderurgici laminati a caldo saranno conforme alle norme internazionali pertinenti.
