Trasporto di energia tubolare d'acciaio Palo

Processo tubolare d'acciaio di Palo della trasmissione di Electric Power con la saldatura di agguato

Descrizione di prodotto

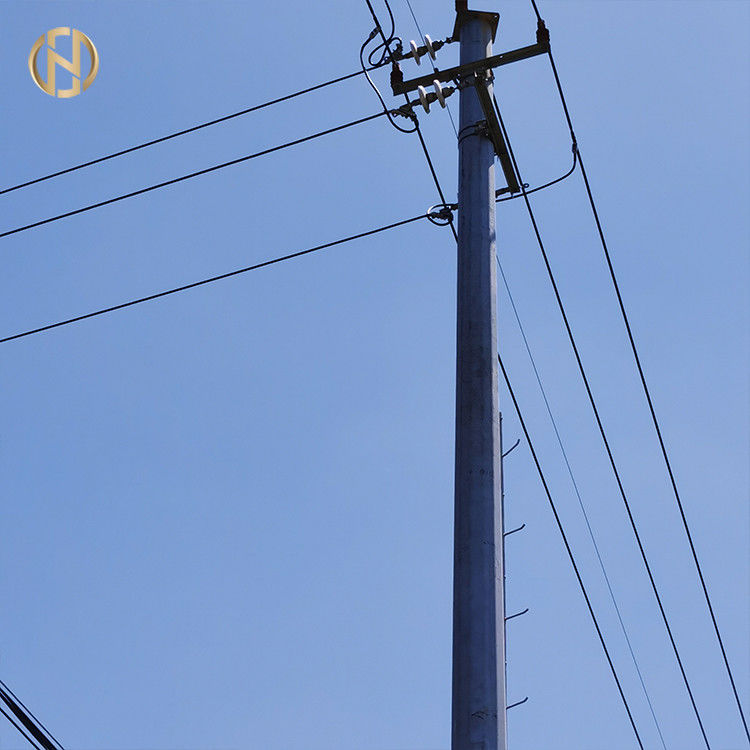

I prodotti qui sopra sono 220KV Palo d'acciaio tubolare per le linee di trasmissione, 230kv il palo elettrico, stardand dell'en.
Per progettare PREGO conformemente a software, richiederemo i seguenti parametri progettuali:

1. La velocità del vento operativa della regione dove il palo sarà usato
2. Il carico dell'antenna e l'altezza del palo
3. L'altezza totale del palo stessa

Specifiche di prodotto

3.2. Tolleranze

• Diametri esterni di media, misurati al livello unito di slittamento: ± 1% con il minimo di ±2 millimetro
• Ovalizzazione: la percentuale dimensionale ha notato per due misure prese fra due diametri perpendicolari al livello unito di slittamento: meno di 3% [(Dmaxi-Dmini) /Dmaxi < 3="">
• Lunghezza degli elementi del palo: - 25 millimetri/+75 millimetri
• Rettitudine dei membri: meno di 0.2% della lunghezza del membro del 1 tester (2 millimetri per metro)
• Torsione: meno di 1,5 gradi per 3 metri di lunghezza del membro
• Posizione dei fori: ± 1% sulle lunghezze indicate sui nostri disegni di approvazione

3,3 galvanizzazione

Dopo che il montaggio interamente è stato completato, Pali d'acciaio saranno la immersione calda hanno galvanizzato. La doppia immersione non sarà permessa.

Tutti i materiali, eccetto i bulloni, viti, dadi, saranno galvanizzati secondo l'iso 1461 dell'en di N-F.

Tutti i membri vuoti saranno galvanizzati sia all'interno che all'esterno le superfici. I dadi retapped dopo la galvanizzazione e poi adeguatamente saranno protetti da ruggine da grasso.

4. Descrizione:

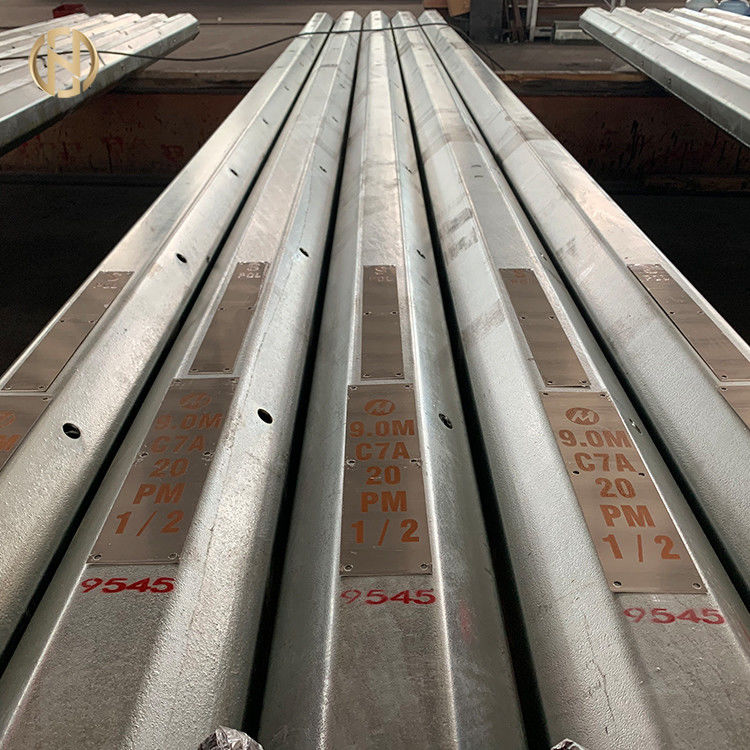

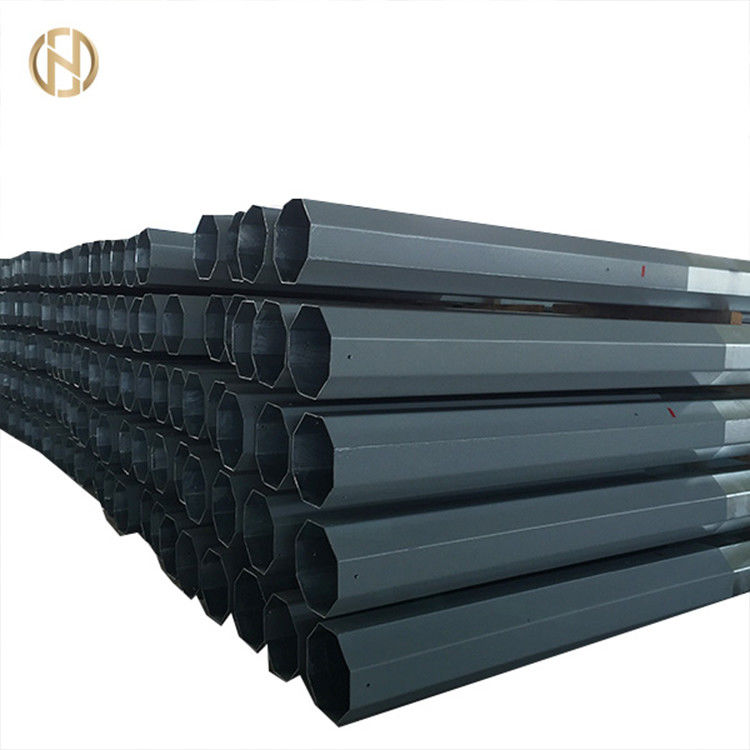

PALI D'ACCIAIO galvanizzati, affusolati uniformemente, 12 hanno parteggiato sezione trasversale poligonale regolare. La lunghezza massima di una sezione sarà di 12 metri.

Ogni fronte sarà piano, senza rinforzi eccetto ai punti di carico.

Pali d'acciaio sono progettati per incastrare i collegamenti slittamento-misura.

Pali sono progettati con un numero minimo dei giunti (uno o due unito per palo). Il giunto di Palo sarà di incastrare il tipo, saldando o serrandosi non sarà impiegato.

La lunghezza unita di slittamento non sarà di meno di 1,5 volte il diametro interno principale dell'elemento superiore.

Un cappuccio metallico smontabile del palo misura sopra i pali.

I crossarms allegati allo stesso livello dai lati opposti del palo saranno simmetrici circa la linea centrale del palo e saranno tale quel ciascuno crossarm possono essere installati indipendente.

I crossarms saranno collegati al palo attraverso la media dei vangs, dei bulloni e dei dadi diretti. le Inter-armi saranno diritte ed avranno i 6 uniformemente affusolati (otto) hanno parteggiato sezione trasversale poligonale regolare

Tutti i pali saranno forniti di un punto d'interramento ad una posizione circa 50 cm sopra il livello del suolo.

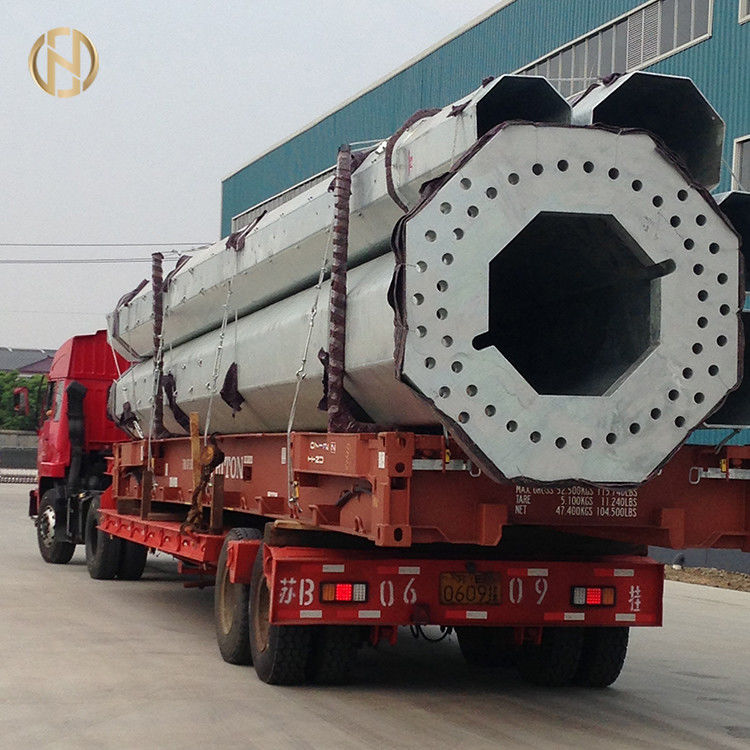

Imballaggio & spedire

Copriamo il superiore e le parti inferiori del palo con una stuoia o una paglia imballano per proteggerla da danneggiamento della superficie galvanizzata che può accadere durante il trasporto. L'imballaggio può anche essere fattoe secondo i requisiti dei clienti.

Processo di produzione

La verifica del → dei materiali che taglia la verifica di saldatura verticale di modellatura o di piegamento del → del → del → del → di dimensioni flangia → di sbavatura di saldatura di processo di Calibration→ del → della perforazione del foro del → che galvanizza, → di ricalibratura del → della mano della polvere o di verniciatura che infila l'imballaggio del →
