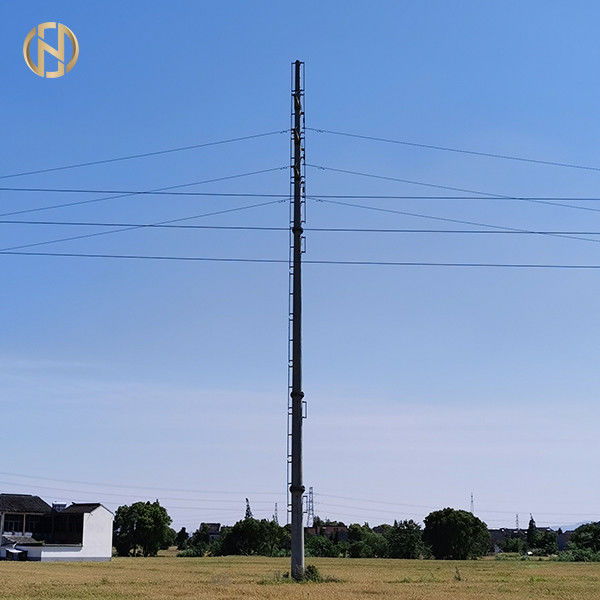

40Ft Palo d'acciaio elettrico poligonale dal taglio del laser di CNC

40Ft Palo d'acciaio elettrico poligonale dal taglio del laser di CNC

  • Evidenziare

    palo d'acciaio elettrico di 40ft

    ,

    Palo d'acciaio elettrico poligonale

    ,

    Palo poligonale di impianto elettrico

  • Trattamento di superficie
    Immersione calda galvanizzata
  • Altezza
    60ft - 80ft
  • Spessore
    4-10mm
  • Materiale
    Q235, Q345, Q420, Q460, il Gr 50, Gr60, SS400, ecc.
  • Forma
    Poligonale o conico
  • Colore
    Secondo il requisito dei clienti
  • Saldatura
    AWS D 1,1
  • Luogo di origine
    La Cina
  • Marca
    Futao
  • Certificazione
    ISO 9001 : 2008
  • Numero di modello
    69kv
  • Quantità di ordine minimo
    5 pezzi
  • Prezzo
    $111 - $411
  • Imballaggi particolari
    40HC o OT, involucro dalla stuoia o stuoia della paglia
  • Tempi di consegna
    15 - 30 giorni feriali
  • Termini di pagamento
    L/C, T/T
  • Capacità di alimentazione
    1200 pezzi ogni settimana

40Ft Palo d'acciaio elettrico poligonale dal taglio del laser di CNC

                                      40Ft Palo d'acciaio elettrico poligonale dal taglio del laser di CNC

Taglio
Tagliando la materia prima che ha rispettare tutta la norma richiesta nella lunghezza e nella larghezza differenti. Il taglio del laser di CNC è usato per dirigere il materiale o il raggio laser ha generato. Un laser commerciale tipico per il taglio dei materiali comprenderebbe un sistema di controllo di moto per seguire un CNC o un G-codice del modello da tagliare sul materiale. Il raggio laser messo a fuoco è diretto al materiale, che poi fonde, brucia, si vaporizza via, o è soffiato via da un getto di gas, lasciante un bordo con una finitura superficia di alta qualità.

Modanatura
Formando il piatto d'acciaio tagliato nella forma (forma circolare o poligonale o altra) quello secondo specificato nel disegno. Questa invenzione riguarda formare i dispositivi e più specialmente ai dispositivi o alle macchine per il piegamento longitudinalmente ha rotolato le sezioni o le strisce delle azione del metallo alle forme curvilinee desiderate.


Descrizione di prodotto


I nostri pali elettrici specificamente sono progettati per il palo della sospensione del palo di impianto elettrico del palo di corrente elettrica di 69kv 60ft 65ft 70ft 75ft 80ft per il cliente che del mercato NGCP di phiippines abbiamo consegnato con successo i nostri prodotti ai clienti soddisfatti tutt'intorno il mondo compreso Sud-est asiatico, Medio Oriente ed Europa. Inoltre, possiamo produrre i vari tipi di pali secondo il suo uso quali la sospensione, la tensione ed il terminale/pali morti di angolo.





Dettagli specifici




Nome di prodotto

palo della sospensione del palo di impianto elettrico del palo di corrente elettrica di 69kv 60ft 65ft 70ft 75ft 80ft per il mercato di phiippines

Tipo

Sospensione Palo, tensione Palo, angolo Palo, termine Palo

Altezza

2m - 50m

Spessore

4mm, 5mm, 6mm, 7mm, 8mm, 9mm, 10mm 11mm, 12mm

Forma

Poligonale o conico

Trattamento di superficie

Immersione calda galvanizzata secondo la norma di ASTM A123 o qualsiasi altre norme secondo la richiesta dei clienti

Colore

C'è ne, secondo la richiesta dei clienti

Terra montata

Bullone d'ancoraggio

Tensione

69kv

Materiale

Q235, Q345, Q420, Q460, Gr 50, Gr65 ASTM 572 GR633, Q460C

Saldatura



La saldatura risponde alla norma di AWS D1.1

Saldatura di CO2 o metodi automatici dell'arco sommerso

Nessuno sfregio, crateri, spruzzi, distorsioni, difetti di qualsiasi genere dovuto gli errori di saldatura

Metodo di saldatura interno ed esterno unico che tiene conto una superficie più regolare

I requirments di saldatura supplementari possono essere fatti secondo la richiesta dei clienti

Speranza di vita

Più di 25 anni secondo i vari fattori ambientali

Qualificazione

ISO9001-2015, stima del credito da accordare del AAA

Resistenza al vento

160 km/ora

Resistenza di terremoto

Contro il terremoto del grado 8



PROVA DI DIMENSIONE





Diametro superiore (millimetro): 252 / 252/254/254 (VIALE = 253) 248 - 260 Passato
Diametro di estremità (millimetro): 464 / 464/453/454 (VIALE = 458,75) 448 - 468
Spessore della parete (millimetro): ST: 4,25/4,22/4,28/4,22 (VIALE = 4,24) 3.86 - 4,36
Le BS: 4,15/4,12/4,18/4,2 (VIALE = 4,16)
Spessore ricoprente galvanizzato (micron): ST: 111, 101, 106, 95, 99, 105, 91, 122, 109, 103, (VIALE = 103,75) => 85 min.
Le BS: 126, 89, 74, 123, 94, 92, 96, 98, 103, 89, (VIALE = 99)
Lunghezza totale dell'Assemblea: 21300 21286 - 21394



TEST DI CARICO





Carico di snervamento, MPa 740 min 450 Passato
Resistenza alla trazione, MPa 800 min 550
Allungamento, % 20 min di 15%

C2. Prova chimica     Misurato Norma Osservazioni
Carbonio (C), % 0.062 / 0,061/0,059 (VIALE = 0,061) 0,23 massimo Passato
Manganese (mn), % 1.39 / 1,38/1,4 (VIALE = 1,39) 0.5 - 1,65
Fosforo (p), % 0.014 / 0,013/0,014 (VIALE = 0,014) 0,04 massimo
Zolfo (s), % 0.0047 / 0,0047/0,0047 (VIALE = 0,005) 0,05 massimo
Silicio (si), % 0.152 / 0,148/0,151 (VIALE = 0,151) 0.04 - 0,06/0,12 - 0,25
Rame (Cu), % 0.211 / 0,212/0,209 (VIALE = 0,211) 0,20 min
Nichel (Ni), % 0.66 / 0,52/0,6 (VIALE = 0,594) --
Cromo (Cr), % 0.031 / 0,031/0,031 (VIALE = 0,031) --
Niobio (N.B.:), % 0.05 / 0,049/0,052 (VIALE = 0,051) --
Alluminio (Al), % 0.036 / 0,036/0,036 (VIALE = 0,036) --
Columbio (Co), % 0.004 / 0,0034/0,0034 (VIALE = 0,004) --
Vanadio (v), % 0.0034 / 0,0029/0,0035 (VIALE = 0,004) --
Titanio (Ti), % 0.023 / 0,023/0,023 (VIALE = 0,023) --



Dettagli supplementari


Codice di progettazione: ASCE/SEI standard americano 48-11

Software di progettazione: PLEASE-POLES

Copertura del mercato di esportazione: Dell'Asia e del Pacifico, centrale & il Sudamerica, Europa, Medio Oriente, Africa

Processo di prova: Le prove di caricamento possono essere effettuate sul sito della fabbrica a richiesta



Processo di produzione


La verifica del → dei materiali che taglia la verifica di saldatura verticale di modellatura o di piegamento del → del → del → delle dimensioni che il → flangia → di saldatura fora il → di calibratura di Drilling→ che sbava il → trattato che galvanizza, il → di ricalibratura del → della mano della polvere o di verniciatura che infila l'imballaggio del →

40Ft Palo d'acciaio elettrico poligonale dal taglio del laser di CNC 0

Dettagli del prodotto


40Ft Palo d'acciaio elettrico poligonale dal taglio del laser di CNC 1



Prova


40Ft Palo d'acciaio elettrico poligonale dal taglio del laser di CNC 2

Imballaggio & spedire


Copriamo il superiore e le parti inferiori del palo con una stuoia o una paglia imballano per proteggerla da danneggiamento della superficie galvanizzata che può accadere durante il trasporto. L'imballaggio può anche essere fattoe secondo i requisiti dei clienti.
