Multi corrente elettrica pratica conica piramidale Palo

Brand Name:	FUTAO
Model Number:	FTGG-0 38 917
MOQ:	2 pezzi
prezzo:	$100 - $400
Delivery Time:	15 - 30 giorni lavorativi
Payment Terms:	L/c, t/t

Detail Information

Product Description

Detail Information

Luogo di origine:

Cina

Certificazione:

ISO 9001 : 2008

Altezza:

2 m - 50 m

Spessore:

2,5 mm - 20 mm

Materiale:

Q235, Q345, Q420, Q460, Gr 50, Gr60, SS400, ecc.

Forma:

Poligonale o conico

Colore:

Secondo il requisito dei clienti

Trattamento superficiale:

Hot Dip galvanizzato

saldatura:

AWS D 1,1

Imballaggi particolari:

40HC o OT, avvolgimento da tappetino o tappetino di paglia

Capacità di alimentazione:

1200 pezzi ogni settimana

Evidenziare:

Corrente elettrica pratica Palo

Corrente elettrica conica Palo

Potere palo pratico conico

Product Description

Circuito Palo 30-60degree del doppio 138KV con la piastra di base ed il bullone d'ancoraggio M48

Sia adatto a per	Accessori di elettricità
Forma	Multi-piramidale, Columniform, poligonale o conico
Materiale	Normalmente Q345B/A572, rendimento minimo strength>=345n/mm2 Q235B/A36, rendimento minimo strength>=235n/mm2 Così come il coil a caldo da Q460, ASTM573 GR65, GR50, SS400, SS490, a ST52-
Fattore di sicurezza	Fattore di sicurezza per vino di conduzione: 8 Fattore di sicurezza per la messa a terra del vino a massa: 8
Carico di progetto nel chilogrammo	300~ 1000 chilogrammi appliced a 50cm dal al palo
Segni	Il palte di nome attraverso rivert o colla, incide, imprime secondo i requisiti di clienti
Trattamento di superficie	Immersione calda galvanizzata a seguito di ASTM A123, di potere del poliestere di colore o di qualunque altra norma dai clienti richiesti.
Giunto di Pali	Inserisca il modo, il modo interno della flangia, il modo unito faccia a faccia.
Progettazione del palo	Contro un terremoto del grado 8
Velocità del vento	160 Km/Hour. 30 m. /s
Lunghezza per della sezione	All'interno di 14m che si forma una volta senza giunto di slittamento

Descrizione di prodotto

Progettato per 132.138, linee di trasmissione sopraelevate di 69kv 110KV. I pali su ordinazione con le dimensioni su ordinazione possono essere progettati a richiesta. I nostri dentro ingegneri della casa sono qui aiutare. Contatti prego il servizio di assistenza al cliente per tutte le indagini che potete avere.

Dettagli specifici

PALI D'ACCIAIO	UNISCA	VALORI GARANTITI
TIPO DI PALO		Diritto		Angolo		Vicolo cieco
Quantità	pce	24		14		6
Produttore		UNITÀ STRUTTURALE CO., SRL DEL METALLO DI YIXING FUTAO		UNITÀ STRUTTURALE CO., SRL DEL METALLO DI YIXING FUTAO		UNITÀ STRUTTURALE CO., SRL DEL METALLO DI YIXING FUTAO
Posizione fabbricante		CITTÀ DELLA CINA, JIANGSU, YIXING		CITTÀ DELLA CINA, JIANGSU, YIXING		CITTÀ DELLA CINA, JIANGSU, YIXING
Norme	-	NFEN10025/GB/T 700	NFEN10025/GB/T 700	NFEN10025/GB/T 700	NFEN10025/GB/T 700	NFEN10025/GB/T 700	NFEN10025/GB/T 700
Qualità d'acciaio		S500 / Q500	S500 / Q500	S500 / Q500	S500 / Q500	S500 / Q500	S500 / Q500
Norma di zincatura a caldo		Iso 1461	Iso 1461	Iso 1461	Iso 1461	Iso 1461	Iso 1461
Ligues del DES del mécanique di Dimensionnement
Numero dei circuiti		1	1	1	1	1	1
Tipo di isolatori		SOSPENSIONE	SOSPENSIONE	ANCORA	ANCORA	ANCORA	ANCORA
Angolo	º	0	0	45	45	90	90
Portata standard	m.	200	200	200	200	200	200
Portata del vento	m.	220	220	220	220	220	220
Portata del peso	m.	250	250	250	250	250	250
Depressione del conduttore a 85°C	m.
Forma trasversale del braccio		Triangolo	Triangolo	drapeau	drapeau	drapeau	drapeau
Altezza del braccio trasversale più basso	m.	15,6	15,6	15,6	15,6	15,6	15,6
Distanza verticale minima fra i conduttori ed il palo	m.	1,1	1,1	2	2	2	2
Distanza verticale fra il conduttore e la messa a terra più highgest	m.	2,2	2,2	2,2	2,2	2,2	2,2
Pressione di vento alla temperatura media (25°C)	daN/m2	58	58	58	58	58	58
Coefficiente aerodinamico di Pali		2,8	2,8	2,8	2,8	2,8	2,8
Coefficiente aerodinamico del conduttore		1	1	1	1	1	1
Coefficiente di sicurezza		2	2	2	2	2	2
Materiale		Lamina di metallo piegata	Lamina di metallo piegata	Lamina di metallo piegata	Lamina di metallo piegata	Lamina di metallo piegata	Lamina di metallo piegata
Sezione trasversale		Ottagonale	Ottagonale	Ottagonale	Ottagonale	Ottagonale	Ottagonale
Altezza dalla terra	m.	20	20	22	22	22	22
Diametro esteriore superiore	millimetro	240	240	270	270	300	300
Diametro esteriore inferiore	millimetro	510	510	920	920	1200	1200
Numero delle sezioni	millimetro	2	2	3	3	3	3
Spessore (alto/basso)	millimetro	4 / 6	4 / 6	6 / 8/10	6 / 8/10	6 / 10/10	6 / 10/10
Peso totale	chilogrammo	1150	1268	3300	3560	4670	4980
Profondità del fondamento	m.	2,6	2,6	2	2	2	2

Dettagli supplementari

Codice di progettazione: ASCE/SEI standard americano 48-11

Software di progettazione: Software di PLEASE-POLES

Copertura dell'esportazione: Dell'Asia e del Pacifico, centrale & il Sudamerica, Europa, Medio Oriente, Africa

Prova: Le prove di caricamento possono essere effettuate sul sito a richiesta

Processo di produzione

La verifica del → dei materiali che taglia la verifica di saldatura verticale di modellatura o di piegamento del → del → del → delle dimensioni che il → flangia → di saldatura fora il → di calibratura di Drilling→ che sbava il → trattato che galvanizza, il → di ricalibratura del → della mano della polvere o di verniciatura che infila l'imballaggio del →

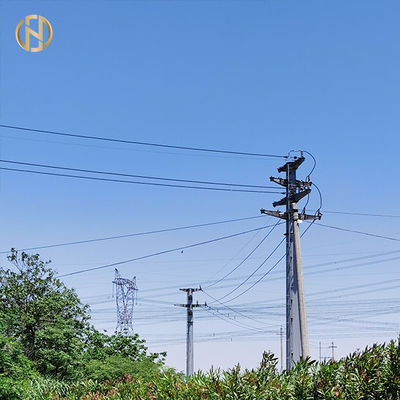

Multi corrente elettrica pratica conica piramidale Palo 0

Dettagli del prodotto

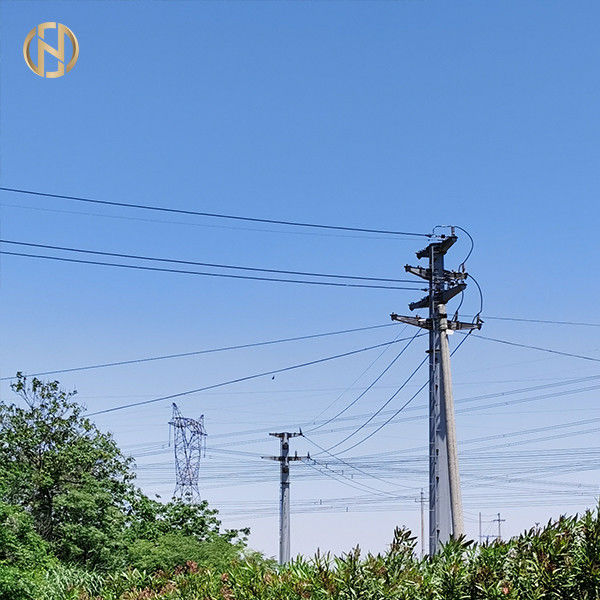

Multi corrente elettrica pratica conica piramidale Palo 1

Prova
