Palo elettrico tubolare d'acciaio all'aperto su misura tempo di impiego lungo di altezza
-
Evidenziare
palo foggiato con uno stampo tubolare d'acciaio
,palo d'acciaio ottagonale
-
Materialeacciaio al carbonio laminato a caldo
-
Altezza16 m
-
Spessore5 mm - 22 mm
-
FormaTubolare, 12 lati
-
SaldaturaAWS D 1
-
Trattamento della superficieHDG
-
ColoreGrigio
-
Luogo di origineLa CINA
-
MarcaFUTAO
-
CertificazioneISO9001:2008
-
Quantità di ordine minimo6 pezzi
-
Prezzo$101 - $613
-
Imballaggi particolari40HC o involucro di OT dalla stuoia o dalla stuoia della paglia
-
Tempi di consegna3weeks w
-
Termini di pagamentoL/C, T/T
-
Capacità di alimentazione102 pezzi ogni giorno
Palo elettrico tubolare d'acciaio all'aperto su misura tempo di impiego lungo di altezza
Palo tubolare d'acciaio all'aperto di altezza su misura, palo elettrico, palo elettrico
Descrizione del prodotto
I prodotti di cui sopra sono pali di servizio in acciaio realizzati appositamente per palo tubolare in acciaio per esterni ad altezza personalizzata, palo elettrico, palo elettrico
- I prodotti sono progettati e realizzati secondo gli standard strutturali ANSI/TIA-222-G
- Solo la nostra azienda può rispettare questi standard di produzione globali che ci danno un vantaggio rispetto ai nostri concorrenti
- I prodotti sono zincati a caldo secondo gli standard ISO 1461/ASTM A123
- Materiale dell'asta polare: ASTM GR65, GR50, Q460 A572, S355, Q345/Q235, ecc
- Codice materiale: GB/T1591-2008,GB/T700-2006
- Possediamo la certificazione ISO 9001:2015 e ci impegniamo a fornire ai nostri clienti i migliori prodotti e servizi
- Forniamo ulteriore assistenza, se necessario, compresa la supervisione e componenti supplementari
- Ospitiamo vari disegni secondo le specifiche dei nostri clienti
Per progettare in conformità con il software PLS, avremo bisogno dei seguenti parametri di progettazione:
- La velocità operativa del vento della regione in cui verrà utilizzato il palo
- Il carico dell'antenna e l'altezza del palo
- L'altezza totale del palo stesso
specifiche del prodotto
|
nome del prodotto |
Palo tubolare in acciaio per esterni ad altezza personalizzata, palo elettrico, palo elettrico |
|---|---|
|
Usi adatti |
Distribuzione dell'energia |
|
Forma |
Tubolare, Poligonale o Conico |
|
Materiale
|
Q345B/ A572, Carico di snervamento minimo >= 345n/mm2 Q235B/A36, Carico di snervamento minimo >= 235n/mm2 Altri materiali possono essere utilizzati secondo la richiesta (Q460, ASTM573 GR65, GR50, SS400, SS490, a ST52) |
|
Tolleranza delle dimensioni |
+- 1% |
|
Potenza |
11kv, 13kv, 15kv, 33kv |
|
Fattore sicurezza |
Fattore di sicurezza per filo: 5 Fattore di sicurezza per filo: 5 |
|
Carico di progetto in Kg |
200- 1111 Kg applicato a 30 cm dalla cima dei pali |
|
Incisione |
Targhetta identificativa tramite rivetto o colla, incisione, goffratura secondo le esigenze del cliente |
|
Trattamento della superficie |
Zincatura a caldo secondo gli standard ASTM A123/Verniciatura a polvere |
|
Giunto di poli |
Modalità inserimento, modalità flangia interna, modalità giunto faccia a faccia |
|
Progettazione di pali |
Contro il terremoto di grado 8 |
|
Resistenza al vento |
160 km/h o 30 m/s |
|
Rendimento minimo |
45 mq |
|
Resistenza alla trazione da min a max |
490 mpa - 620 mpa |
|
Standard |
ISO 9001 |
|
Lunghezza per sezione |
Entro 14 m una volta formato senza giunto scorrevole |
|
Saldatura |
Il processo di doppia saldatura interna ed esterna produce una superficie senza giunzioni Standard di saldatura: AWS (American Welding Society) D 1.1 |
|
Spessore |
3 mm - 6 mm |
Imballaggio e spedizione
| Sezione superiore | Diametro superiore (mm) | Ave =191(190/192/191/192) | Ave>=190 | ||||||
| Diametro inferiore (mm) | Ave>=299 | ||||||||
| Sezione centrale | Diametro superiore (mm) | Ave>=280 | PASSATO | ||||||
| Diametro inferiore (mm) | Ave>=390 | ||||||||
| Sezione inferiore | Diametro superiore (mm) | Ave>=367 | PASSATO | ||||||
| Diametro inferiore (mm) | Ave=480( 478, 482, 478, 480) | Ave>=478 | |||||||
| Spessore parete Galv (mm): | Fase 1/3 | 4.14 | >=4 | >=4 mm | |||||
| Fase 2/3 | 4.12 | ||||||||
| Fase 3/3 | 4.15 | ||||||||
| Lunghezza di ciascuna sezione (mm): | Fase 1/2/3 | 6342/6348/6356 | 6345 | 6305-6385 | |||||
| Lunghezza complessiva del palo (mm) | 18010 | 18000 | 17850-18150 | ||||||
| Peso dei pali (kg) | 677 kg | 643-711 kg | |||||||
| Numero di Longitudinale ogni sezione 1/2/3 | <=2 | <=2 | |||||||
| Spessore zincato (um ): | Fase 1/3 | 123/103/92,5/90 | BS729 | Ave>=70Um | |||||
| Fase 2/3 | 96,5/88,7/96,7/97,3 | ||||||||
| Fase 3/3 | 99,4/103/100/104 | ||||||||
| Prova materiale | SI(MPa) | 648 | >=480 | >=480 | |||||
| ST (MPa) | 706 | >=550 | >=550 | ||||||
| EL (%) | 23% | >=15% | >=15% | ||||||

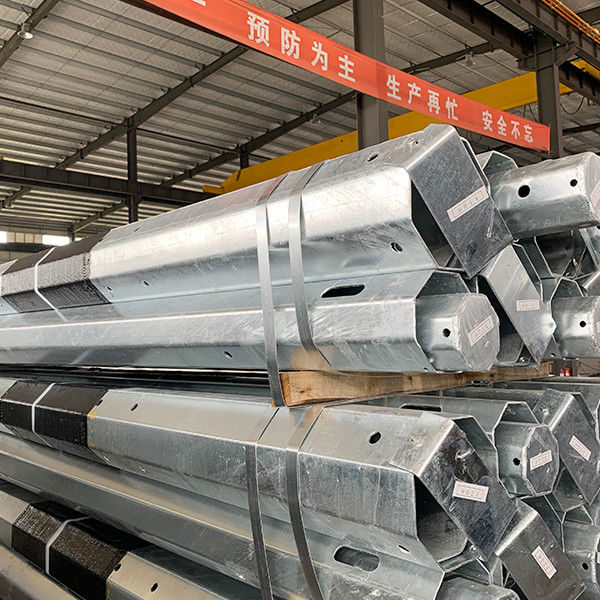

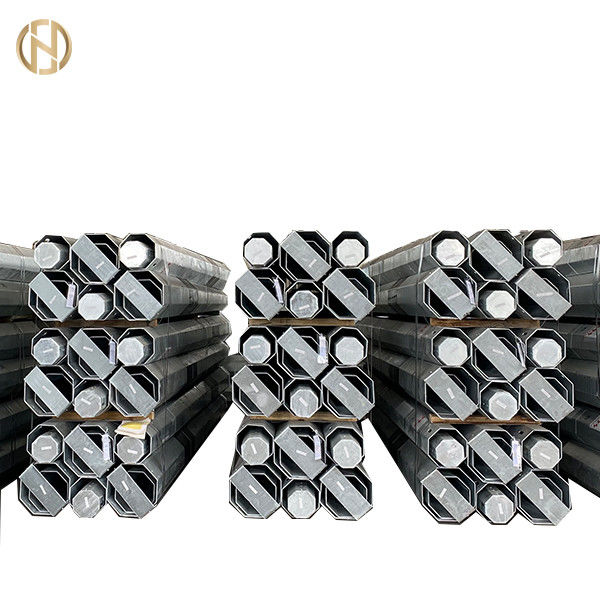

Copriamo la parte superiore e inferiore del palo con una stuoia o una balla di paglia per proteggerlo dai danni alla superficie zincata che possono verificarsi durante il trasporto.L'imballaggio può anche essere fatto secondo i requisiti dei clienti.
3.1.Saldatura
Il produttore è responsabile della determinazione e dello sviluppo di tecniche appropriate da utilizzare nelle operazioni di saldatura.
Tutte le saldature devono essere eseguite da saldatori, saldatori e fissatori qualificati per il tipo di saldatura da eseguire.Le qualifiche devono essere conformi a EN1090 o AWS D1.1.
Tutte le saldature devono essere eseguite in conformità con EN1090 EXC2 e EN1090 EXC3 per l'albero alla flangia di base, inclusa la qualificazione della procedura.
La saldatura deve essere eseguita mediante i processi ad arco metallico schermato, con nucleo di flusso schermato a gas, ad arco metallico schermato a gas o ad arco sommerso.
3.1.1.Saldature longitudinali
Le saldature longitudinali avranno una penetrazione minima del sessanta (60%) per cento tranne nell'area del giunto scorrevole della sezione femmina dove la penetrazione deve essere del 100%.
3.1.2.Saldature tra albero e piastra di base (se pertinente)
Le saldature dell'albero alla piastra della flangia devono essere saldature a penetrazione al cento per cento (100%) per la piastra di base se lo spessore dell'albero è uguale o superiore a 6 mm.
Se lo spessore dell'albero è inferiore a 6 mm, le saldature dell'albero alla piastra di base saranno saldature d'angolo
Processo di produzione
Verifica dei materiali → Taglio → Stampaggio o piegatura → Saldatura verticale → Verifica delle dimensioni → Saldatura flangia → Foratura → Calibrazione→ Processo di sbavatura → Zincatura, verniciatura a polvere o verniciatura → Ricalibrazione → Filettatura → Imballaggio
FAQ
Nostro servizio
1. Risponderemo a tutte le vostre richieste entro 24 ore lavorative.
2. Il personale esperto risponderà a tutte le tue domande in un inglese fluente.
3. Sono disponibili disegni personalizzati.UEM e UBM sono i benvenuti.
4. Soluzioni esclusive e uniche possono essere fornite ai nostri clienti dai nostri ingegneri e personale ben addestrati e professionali.
Benvenuti nella nostra fabbrica!
I nostri prodotti sono venduti in tutto il mondo. Puoi stare certo dell'intero processo dei nostri prodotti.
