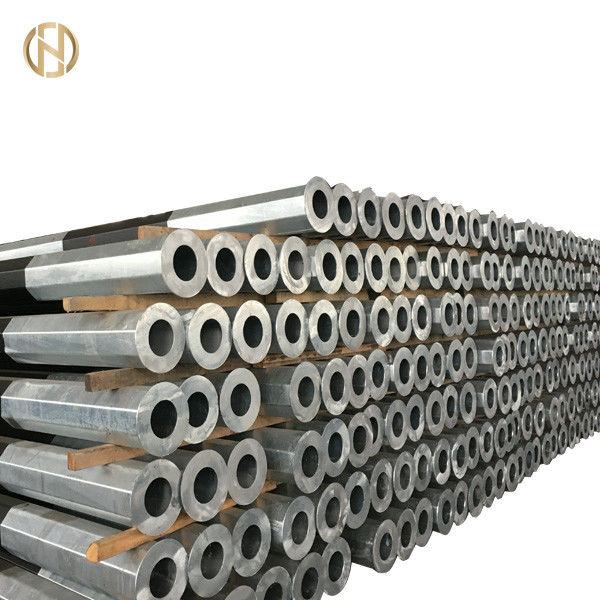

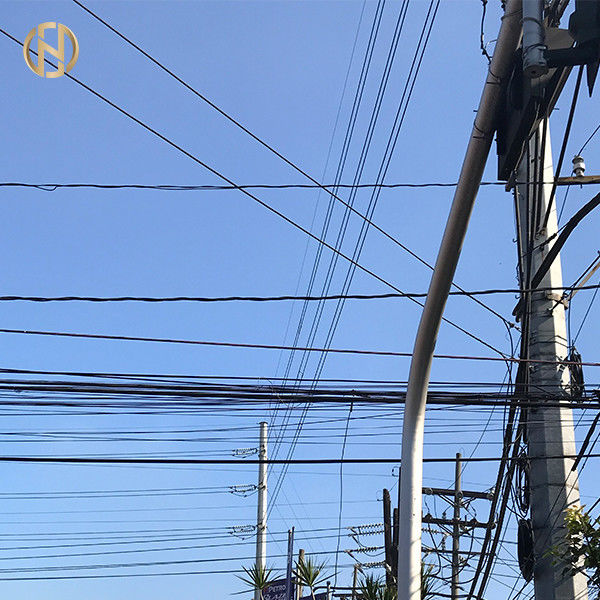

Potere palo pratico ad alta tensione di 33KV 11M Steel Utility Pole 990daN

Potere palo pratico ad alta tensione di 33KV 11M Steel Utility Pole 990daN

  • Evidenziare

    palo di impianto elettrico

    ,

    pali di potere d'acciaio

  • Trattamento di superficie
    Immersione calda galvanizzata
  • Materiale
    Acciaio laminato a caldo Q345B, GR65
  • Altezza
    15 m - 30 m
  • Spessore
    7mm-16mm
  • Polvere ricoperta
    Bianco, blu, scheggia, grigio o altro
  • Resistenza al vento
    160 chilometri all'ora
  • forma
    Rotondo o poligonale
  • Luogo di origine
    La CINA
  • Marca
    Futao
  • Certificazione
    ISO 9001
  • Numero di modello
    EP031
  • Quantità di ordine minimo
    2 pezzi
  • Prezzo
    $300 - $3,999.00/ Piece
  • Imballaggi particolari
    40HC o OT, involucro dalla stuoia o stuoia della paglia
  • Tempi di consegna
    30-60 giorni feriali
  • Termini di pagamento
    L/C, T/T
  • Capacità di alimentazione
    1200 pezzi ogni mese

Potere palo pratico ad alta tensione di 33KV 11M Steel Utility Pole 990daN

Linea potere palo pratico di alta tensione del palo 990daN di 33KV 11M Steel Utility dei pali



1,0 PORTATA



Queste specifiche riguardano la progettazione, l'ingegneria, la fabbricazione, assemblea, difficile agli impianti del produttore prima della spedizione dei pali d'acciaio, delle assemblee trasversali del braccio, degli insiemi del tipo, dei piatti del pericolo, insiemi di interramento della punta di GI a singola linea del palo 33kV, sospensione e montaggi di tensione adatti a conduttore di AAC ad uso su 3 fasi, 50 hertz, linee di spese generali solidamente interrate 33kV.

  • La progettazione e l'esecuzione saranno conforme alle migliori pratiche d'organizzazione assicurare la prestazione soddisfacente durante il tempo di impiego.
  • Tutti i materiale ed attrezzatura non specificamente indicati in questa specificazione ma che sono necessarie per l'impiego soddisfacente delle attrezzature saranno ritenuti per essere inclusi a meno che specificamente escluso e saranno assicurati senza alcun costo supplementare. Le componenti che hanno valutazione identica saranno intercambiabili. L'offerente deve fornire gli impianti prove disponibili agli impianti del produttore.

2,0 NORME



I pali d'acciaio, le assemblee trasversali del braccio, controventature trasversali e armi della guardia del palo, insiemi del tipo, interranti gli insiemi ecc. si conformeranno alle norme pertinenti di IEC e tutte le altre norme internazionali neutrale accettabili dell'equivalente (come emendato su fin qui) citate sotto saranno applicabili ai materiali ed ai processi utilizzati nella fabbricazione dei questi attrezzatura:



20805:2005 di ISO

Lamiera di acciaio laminata a caldo in bobine di più alto carico di snervamento con la foggiabilità migliore e di spessore pesante per lo stampaggio a freddo

Le BS 3288: Parte 1: 2018

Montaggi del conduttore e dell'isolante per le linee elettriche sopraelevate. Prestazione e requisiti generali

10684:2004 di ISO

Fermi — La immersione calda ha galvanizzato

Iso 10721

Strutture d'acciaio

752:2004 di ISO

Zinco

ASTM E350 - 18

Metodi di prova standard per analisi chimica

Iso 657/V

1035/IV

Specifiche per il rotolamento ed il taglio delle tolleranze per i prodotti siderurgici laminati a caldo



12944-4:2017 di ISO Pitture & vernici
ASTM A123 Pratica raccomandata per la zincatura a caldo di ferro e degli articoli d'acciaio
ASTM A123 Metodo di verificare uniformità di rivestimento dello zinco;
1461:2009 di iso (en) Rivestimenti galvanizzati rivestiti a caldo sui fili di acciaio rotondi
IEC 60335-2-71 Specificazione per le incubatrici del pollame
ASTM A90 Determinazione di Massachussets del rivestimento dello zinco sul ferro rivestito dello zinco e sugli articoli d'acciaio
IEC 60120 Dimensioni degli accoppiamenti dell'incavo e della palla delle unità dell'isolante della corda
IEC 60372

Dispositivi di bloccaggio per gli accoppiamenti dell'incavo e della palla delle unità dell'isolante della corda

- Dimensioni e prove

IEC 61109 Isolanti per le linee sopraelevate isolanti compositi di tensione & della sospensione per i sistemi di corrente alternata con una tensione nominale maggior delle definizioni 1000V-, dei metodi di prova e dei criteri di accettazione.
NFC 33-040 Attrezzatura della sospensione
NFC 33-041 Ancoraggio dei dispositivi



Ogni volta che c'è una differenza nelle norme i criteri più rigorosi si applicheranno.



3,0 MATERIALI, DETTAGLI DI COSTRUZIONE ED ESECUZIONE

  • I materiali utilizzati nella fabbricazione di tutta l'attrezzatura saranno nuova e la migliore qualità e classe più adatte a prestazione nelle circostanze specificate.
  • L'acciaio ha usato per la fabbricazione di varia attrezzatura sarà conforme ai requisiti generali concernente il rifornimento dei materiali posti fatti in norme internazionali pertinenti.
  • Il materiale ha analizzato conformemente al 13520:2015 di iso o l'altra norma internazionale pertinente non mostrerà lo zolfo ed il contenuto fosforoso più di 0,060% di ciascuno.
  • L'attrezzatura sarà ben finita, liberare e libera dai difetti superficiali nocivi. L'estremità dei pali, delle sezioni d'acciaio ecc. di angolo sarà quadrato tagliato e sarà diritta.
  • I bulloni, i dadi & le rondelle del pacchetto ed il filo del cavo di ancoraggio & il cavo di guardia trasversale del braccio saranno la immersione calda galvanizzata secondo il 1461:2009 di iso (en) o altre norme internazionali pertinenti. La qualità di zinco sarà almeno grado dello Zn 98 ha specificato nel 752:2004 di iso. Il rivestimento dello zinco sarà aderente, regolare, ragionevolmente luminoso, continuo ed esente da tale imperfezioni e cambiamento continuo, cenere e scoria, inclusioni, fiocco e punto nero, brufoli, grumosità e funzionamenti.
  • I pali d'acciaio saranno la immersione calda hanno galvanizzato con il minimo uno spessore di 125 micron del rivestimento dello zinco e delle basi di appoggio d'acciaio con uno spessore minimo di 125 micron del rivestimento dello zinco generalmente secondo ASTM A123 e provato secondo le norme internazionali pertinenti.
  • Gli articoli resisteranno alle 4 immersioni minime dell'una durata minuta. L'uniformità di rivestimento galvanizzato sarà determinata mediante la prova del preece come prescritto in ASTM A123.
  • I montaggi di tensione e della sospensione saranno fatti della lega di alluminio e tutti i dadi - e - bulloni saranno fatti della immersione calda hanno galvanizzato d'acciaio con spessore minimo di un rivestimento dello zinco di 85 micron secondo le norme internazionali pertinenti delle parti XIII o altro di 10684:2004 di iso (en).



4,0 I REQUISITI TECNICI SPECIFICI DI VARIE ATTREZZATURE

4,1 Pali d'acciaio

L'acquirente può alla sua discrezione fornire la progettazione ed i dati di montaggio di uno o più tipi di pali necessari per montaggio e le prove dei pali dal fornitore o può chiedere alternativamente all'offerente di risolvere le progettazioni ottimali dei pali ed in quel caso presentare i calcoli di progettazione dettagliata su “eccella il formato” per il controllo e l'esame dal datore di lavoro.

La progettazione di Pali sarà risolta preferibilmente e controllata secondo il manuale 72/SEI - altre 48 - 05 o norme internazionali pertinenti di ASCE. Pali pre-saranno perforati e completo fornito con il tappo superiore del palo e la base di appoggio.

4.1.1 requisito di costruzione specifico

4.1.1.1 Pali sarà destinato per resistere alla combinazione possibile peggiore di caricamento simultaneo di

  • Carichi laterali che consistono delle forze del vento sui conduttori che corrispondono per avvolgere le portate, la forza del vento sugli isolanti, la forza del vento sul palo e tensione massima del conduttore.
  • Carichi verticali che consistono del auto-peso del palo, dei pesi dei conduttori, degli isolanti, del inter-braccio, dell'attrezzatura supplementare, del guardalinee e della forza di compressione dovuto reazione dei soggiorni laddove applicabili.

I pali d'acciaio di 4.1.1.2 per l'alta tensione (33 chilovolt), alta tensione/LV si sono mescolati saranno risolti per i seguenti tipi ed applicazioni:

  • L'appaltatore presenterà la progettazione dettagliata & il disegno del palo per ciascuno sopra ha detto che linea di trasmissione 33kV per approvazione della dimensione di rappresentazione del disegno del campione e del cliente & configurazione sono acclusi.
  • Pali risponderanno alle esigenze dimensionali di caricamento superiore del palo e di lunghezza secondo i parametri progettuali elencati in questa specificazione. Le dimensioni attraverso gli appartamenti per alto e basso per tutti i pali sono elencate in questi specificazione/disegni come progettazione preferita per utilizzare una dimensione per ogni tipo di lunghezza del palo in quanto i criteri del carico di lavoro & di progettazione è soddisfatto.

Carico di lavoro di 4.1.1.5

Il carico di lavoro di un palo specificato qui e definito come il carico che quando si è applicato a 250 millimetri sotto la cima indurrà lo sforzo ammissibile massimo nel palo, sarà segnato su ogni palo.

  • I pali standard saranno adatti ad applicazioni specificate basate sulle tabelle arresa 2, 3 & 4. di parametri progettuali.
  • Un foro diretto di un diametro da 14 millimetri sarà fornito in ogni palo ad un'altezza di 300 millimetri sopra la profondità d'impianto per interrare. La posizione del foro ad un'altezza di 300 millimetri sarà ottiene approvata dal datore di lavoro prima della fabbricazione dei pali.

Basi di appoggio di 4.1.1.8

Tutti i pali saranno disposti durante la costruzione su M-20, il cuscinetto del PCC di spessore di minimo 75 millimetri e le dimensioni globali circa 150 millimetri più di fuori della dimensione inferiore del palo.



Alternativamente; i pali saranno forniti con la base di appoggio d'acciaio quadrata separata fabbricata dall'acciaio secondo le norme pertinenti. Lo spessore minimo delle basi di appoggio non sarà di meno di 6 millimetri. I calcoli di progettazione di spessore delle basi di appoggio d'acciaio saranno presentati per il controllo e l'esame dal datore di lavoro.

4.1.1.9 Guying

Pali per le piccole posizioni di angolo (0 - 30°) saranno autosufficienti. Tuttavia; i pali per il più grande angolo e le posizioni terminali nelle aree non-abitate in possono essere forniti dei tipi dell'ancora hanno disposto la direzione del Bi-settore dell'angolo alle posizioni di angolo o della lunghezza saggia alle posizioni terminali. Nelle aree abitate in ai tipi non sono permessi; ma i puntoni o due pali hanno fissato meccanicamente possono essere spiegati insieme.

Montaggi e rivestimento di 4.1.1.10

  • Pali saranno fabbricati dal piegamento freddo delle lamiere di acciaio della dimensione appropriata e della lunghezza dentro alla forma ottagonale ed al singolo giunto continuamente saldato. La saldatura sarà fatta preferibilmente in un'atmosfera inerte sotto un rivestimento dell'azoto.

ii. Tutta la saldatura, tagliare, lavorare ed il montaggio saranno fatti prima della galvanizzazione.

  • I Pali saranno diritti, lisci, ottagonali e conici e saranno ben finiti, liberare e liberi dai burs, dalle rientranze e da altri difetti superficiali.
  • I fori e le disposizioni di interramento saranno forniti secondo i disegni della struttura. Tutti i fori e cima del palo saranno bloccati strettamente con le spine di plastica/cappuccio di plastica adatto per evitare l'entrata dell'acqua nella cavità del palo.
  • Due M-12 che interrano i perni hanno disposto diametralmente opposto ed a livello saldati di superficie interna del palo; completi con il dado di GI M-12, Bolt, pianura e l'insieme della rosetta elastica, sarà fornito ciascuno a 2700 millimetri sotto la cima del palo e un livello sotterraneo da 500 millimetri nella linea pali di alta tensione e a 400 millimetri sotto la cima del palo e un livello sotterraneo da 500 millimetri per la linea pali di LV.

vi. il livello del suolo sarà segnato con un'ampia striscia della pittura da 12 millimetri tutt'intorno nel colore nero.

  • Un palo del prototipo secondo progettazione approvata sarà fabbricato e provato ad un banco di prova approvato autorizzato secondo l'IEC: 60652 o possono essere acconsentiti reciprocamente fino a rompere il carico in presenza degli ispettori del cliente prima del procedimento con il montaggio di massa dei pali.

Parametri progettuali di 4.1.1.11 e fattore di sicurezza





Portata (m)

Di base 100
Vento 110
Peso 150
Pressione di vento (N/m2) Sul palo 1200
Sui conduttori a 10°C 600







Fattore di sicurezza

Carichi verticali 1,18
Carichi trasversali 1,8
Carichi longitudinali 1,8
Ultimo carico 1,8
Resistenza alla rottura minima del conduttore 3,0
Profondità d'impianto (m) 1,6
Deviazione permissibile alla cima di Palo 5% della lunghezza di esposto



Cavi di soggiorno

Carico di rottura minimo 101kN
Max. Tension 90% del minuto che rompe carico
Angolo minimo al palo 37°



Temperatura

Minimo 0°C
Massimo +40°C



Tolleranze



i. lunghezza

La tolleranza sulla lunghezza sarà come segue:



I. - Lunghezza di qualsiasi sezione + 40 millimetri



ii.

- Lunghezza totale del palo

Rettitudine

+ 25 millimetri

Il palo finito non sarà da rettitudine da più di 1/600 della sua lunghezza.



Il rotolamento e la tolleranza di taglio per i prodotti siderurgici laminati a caldo saranno conforme alle norme internazionali pertinenti.
