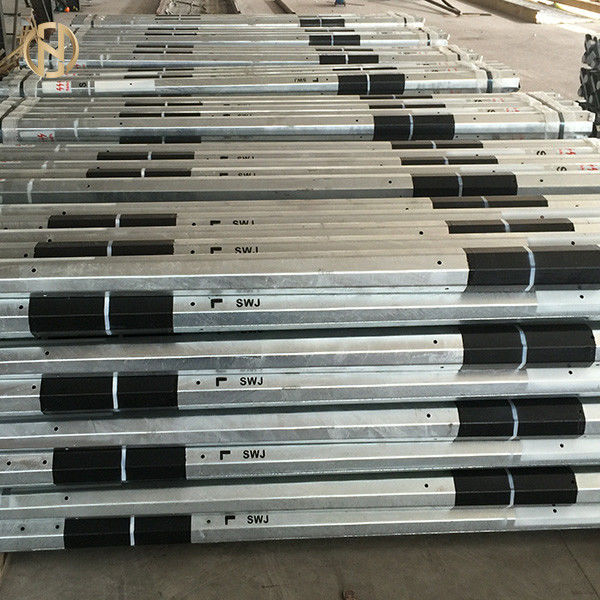

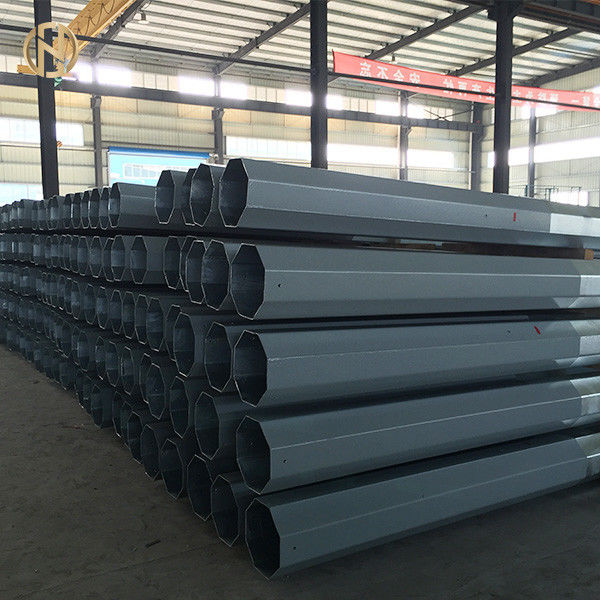

9 metri di Palo d'acciaio tubolare per le reti elettriche sopraelevate di bassa tensione

1. Condizioni climatiche:

Ciò che segue è applicabile a meno che sia citato altrimenti:

a. Temperatura ambiente massima 50 Co

b. Temperatura ambiente minima -10 Co

c. Temperatura 45 Co di progettazione

d. Gamma quotidiana di massimo di temperatura dell'aria 20 Co

e. Pressione di vento massima 420 n/m2

f. Spessore del ghiaccio 10 millimetri.

g. La neve cade i 1-4 giorni – 30 cm.

h. Altitudine 0-1400m ASL del sito

i. Piovosità annuale media 40cm durante novembre-aprile

j. Umidità relativa nelle gamme 30 - 60%.

k. Numero medio dei temporali 15 giorni/anno

l. Media circa 5-8 m/s quotidiano di inverno del vento dominante, con la raffica fino a 30 m/s.

m. Pomeriggio medio 10-13 m/s del vento dell'estate, durante di mattina la luce generalmente e variabile, la raffica si accelera a 30 m/s.

2. Descrizione generale del contratto: I pali d'acciaio tubolari che sono forniti nel quadro di questo contratto saranno usati dall'acquirente come supporti per il trasporto della tensione bassa, conduttori elettrici sopraelevati della rete.

3. Le norme applicabili che saranno seguite come accordo di requisiti minimi al medium dell'en 10255/2004 delle BS e a astma53/a53m-2012 per 9met, 9 hanno incontrato i pali

4. Liberi dai difetti: Pali saranno ben finiti, puliti e libereranno da nocivo

• I difetti superficiali, estremità dei pali saranno quadrato tagliato. Pali saranno diritti
• Liscio e cilindrico.

5. imballaggio e spedizione:

Le condizioni di trasporto e dell'imballaggio saranno soddisfatte come segue:

1. La bassa tensione, la lunghezza Pali d'acciaio tubolari di 9m di 4,5" sarà consegnata nei pacchi di 6 pali con la disposizione di 2 strati, con 3 pali per strato e sarà attaccata a quattro (4) le posizioni delle distanze uguali con l'uso dell'acciaio attacca la dimensione 30 il millimetro x (minimo) 0,8 millimetri e separatori di legno necessari al di sotto delle cinghie d'acciaio.

2. La bassa tensione, lalunghezzaPalid'acciaiotubolaridi9mdi 5,5" sarà consegnata nei pacchi di 6 pali con la disposizione di 2 strati, con 3 pali per strato e sarà attaccata a quattro (4) le posizioni delle distanze uguali con l'uso dell'acciaio attacca la dimensione 30 il millimetro x (minimo) 0,8 millimetri e separatori di legno necessari al di sotto delle cinghie d'acciaio.

• a- Descrizione d'acciaio tubolare di Pali di bassa tensione (4,5, 5,5)

I pali saranno fabbricati dal tubo d'acciaio galvanizzato, a cui il tubo d'acciaio galvanizzato sarà fabbricato dai piatti saldabili dell'acciaio per costruzioni edili secondo il medium dell'en 10255/2004 delle BS, che mostra che un'analisi non più di 0,030% di zolfo e delle non più di 0 .035% immersioni calde fosforose è richiesta densamente all'iso 1461/2009 dell'en, a 505 gm/m2 o al micron equivalenti su un fronte.

Le dimensioni di tutti i tubi d'acciaio galvanizzati considereranno durante il montaggio indicato nella tavola qui sotto:

Palo 4,5 di dimensione nominale dei materiali:

a) Grado minimo della st d'acciaio dei pali di LV che ha una resistenza alla trazione per le vasche meno di 400

n/mm2.

b) L'acciaio per costruzioni edili per il tappo superiore sarà spessore minimo galvanizzato caldo 2 millimetri, saldato intorno e colore d'argento dipinto.

c) Completamente galvanizzato prima di montaggio e dell'EPOSSIDICO di argento dipinto dei cappotti di colore due dopo montaggio a tutte le congiungere e saldatura.

d) Completamente galvanizzato dopo montaggio per i pali (come opzione).

e) Ogni palo sarà fornito della marcatura di colore rosso circolare che consiste di banda ampia 20 millimetri situata a 2 m. dal fondo del palo.

f) Tutti i pali (strato di galvanizzazione) dopo che la produzione sarà esente da tutti i difetti durante il FOGGIATO CON UNO STAMPO.

g) Il palo sarà resistenza alla trazione minima 450 (Kgf) dell'orso.

Palo 5,5 di dimensione nominale dei materiali:

a) Grado minimo della st d'acciaio dei pali di LV che ha una resistenza alla trazione per le vasche meno di 450 n/mm2.

b) L'acciaio per costruzioni edili per il tappo superiore sarà spessore minimo galvanizzato caldo 2 millimetri, saldato intorno e colore d'argento dipinto.

c) Completamente galvanizzato prima di montaggio e dell'EPOSSIDICO di argento dipinto dei cappotti di colore due dopo montaggio a tutte le congiungere e saldatura.

d) Completamente galvanizzato dopo montaggio per i pali (come opzione).

e) Ogni palo sarà fornito della marcatura di colore rosso circolare che consiste di banda ampia 20 millimetri situata a 2 m. dal fondo del palo.

f) Tutti i pali (strato di galvanizzazione) dopo che la produzione sarà esente da tutti i difetti durante il FOGGIATO CON UNO STAMPO.

g) Il palo sarà resistenza alla trazione minima 500 (Kgf) dell'orso.

Materiali:

a) Grado minimo della st d'acciaio dei pali di bassa tensione che ha una resistenza alla trazione per le vasche meno di 500 N/mm2.

b) L'acciaio per costruzioni edili per il cappuccio del basso e dell'alto sarà spessore minimo galvanizzato caldo 2 millimetri, saldato intorno e colore d'argento dipinto.

c) Completamente galvanizzato prima di montaggio e dell'EPOSSIDICO di argento dipinto dei cappotti di colore due dopo montaggio a tutte le congiungere e saldatura.
