161KV Palo elettrico tubolare d'acciaio galvanizzato per l'elettrodotto

                                   i monopoles 161kv hanno galvanizzato la torre tubolare d'acciaio elettrica Palo dell'elettrodotto

Descrizione di prodotto

I prodotti qui sopra sono monopoles 1161kv hanno galvanizzato la torre tubolare d'acciaio elettrica Palo dell'elettrodotto per   PROGETTO GHANA DELL'EVACUAZIONE DI POTERE DI KPONE

• CARATTERISTICHE TECNICHE SPECIALI PER LA LINEA DI TRASMISSIONE UNIPOLARE



  • Prefazione



  La carta attuale mostra la linea possibile preconcezione per il progetto, ma tutta la progettazione finale della linea per il progetto sarà effettuata dalla linea specializzata progettista e completamente e formalmente sarà approvata da GRIDCo. Queste specifiche sono supplementari alla linea di trasmissione specifiche fornite e dovrebbero essere lette insieme con loro.



  • Portata



  Il progetto comporta la costruzione di due doppie linee di trasmissione del circuito (circa 7km e 5km rispettivamente sulla doppia linea di trasmissione unipolare autosufficiente del circuito (CC) torri facendo uso dei conduttori di 1 CRATEGO di x 604mm2 AAC con le torri unipolari misura con due shieldwires della messa a terra della fibra ottica (OPGW).



  Gli offerenti sono incoraggiati a presentare le specifiche alterne/disegni per i doppi monopoles autosufficienti del circuito e li valuteranno di conseguenza per la valutazione come alternative.



  C) Specificazione dei monopoles d'acciaio: 1. stati di progettazione:



  La rappresentazione di carico degli alberi, per ogni caso del carico, carichi verticali, trasversali e longitudinali applicati ad unipolare sarà sarà come descritto nelle caratteristiche tecniche.

  Il γM parziale materiale di fattore di sicurezza è fatto domanda per il calcolo delle sezioni trasversali sulla tensione di snervamento dell'acciaio secondo EN50341-1.

  L'analisi di Pali comprenderà l'analisi P o (di secondo grado - Λ) ed il controllo della deformazione locale secondo il rapporto N° 72 di ASCE. La nota di calcolo sarà pubblicata e presentata a GRIDCo per approvazione.

  Pali sono calcolati con una limitazione dell'uguale di deviazione a 8% di altezza nell'ambito dei carichi scomposti (§ 7.4.5.1 .3 dell'en 50341 dei Cf).



  2. Materiali:

  Tutti i materiali saranno nuovi e conforme alle norme pertinenti citate all'interno di questa specificazione.



  I MATERIALI ELENCANO
  OGGETTO	NORMA	minimo TENSIONE DI SNERVAMENTO Fy (Mpa)	SFORZO DI TRAZIONE minimo Fu (Mpa)	OSSERVAZIONE t = spessore
  Asse di Pali e base di appoggio e armi	EN 10,025 S355 J0 *	355 345 335 325	470-630 470-630 470-630 470-630	t = 16 16 < t="40" 40="">
  Bulloni d'ancoraggio	Iso 898 del Cl 6-8	480	600



  (*) conformemente al N-F A 35,503, analisi di prodotto della composizione chimica nella classe 1 di classe 1:

  Si	=	0,030	%
  Si + 2,5 P	=	0,090	%



  Le caratteristiche meccaniche e la composizione chimica delle lamiere di acciaio saranno confermate dai certificati di prova del mulino; questi certificati aderiranno a § 3,1. B di en 10204/iso 10474.

  3. Fabbricazione:



  Le sezioni dei pali sono fatte dagli strati dell'acciaio, taglio ai trapezi, poi coniati a freddo per modellare i dodici hanno parteggiato sezione trasversale poligonale regolare.

  Il piatto formato sarà piegato ad un raggio sufficiente grande per non produrre l'incrinamento del materiale.



  3.1. Saldatura

  Il produttore sarà responsabile della determinazione e dello sviluppare le tecniche adeguate da utilizzare nelle operazioni di saldatura.



  Tutta la saldatura sarà realizzata dai saldatori, dagli operai saldatori e dai tackers qualificati per il tipo di saldatura per essere eseguito. Le qualificazioni saranno conforme a EN1090 o a AWS D1. 1.



  Tutta la saldatura sarà realizzata conformemente a EN1090 EXC2 e a EN1090 EXC3 affinchè l'asse basi la flangia, compreso la qualificazione di procedura.



  La saldatura sarà fatta tramite l'metallo-arco dello schermo, il centro a gas protettivo di cambiamento continuo, l'metallo-arco dello schermo del gas o i processi dell'sommergere-arco.



  3.1.1. Saldature longitudinali

  Le saldature longitudinali avranno sessanta penetrazioni delle percentuali (di 60%) minime eccetto in area unita di slittamento della sezione femminile in cui la penetrazione sarà 100%.



  3.1.2. Asse alle saldature della base di appoggio (se pertinente)

  L'asse da flangiare saldature del piatto sarà saldature di penetrazione di cento per cento (100%) per la base di appoggio se lo spessore dell'asse è uguale o più di 6mm.

  Se lo spessore dell'asse è meno di 6mm, l'asse alle saldature della base di appoggio sarà saldature di raccordo.



  3.1.3. L'altra attrezzatura

  Queste saldature saranno saldature di raccordo per tutti gli spessori secondo i disegni.


  3.2. Tolleranze

  • Diametri esterni di media, misurati al livello unito di slittamento: ± 1% con il minimo di ±2 millimetro
  • Ovalizzazione: la percentuale dimensionale ha notato per due misure prese fra due diametri perpendicolari al livello unito di slittamento: meno di 3% [(Dmaxi-Dmini) /Dmaxi < 3="">
  • Lunghezza degli elementi del palo: - 25 millimetri/+75 millimetri
  • Rettitudine dei membri: meno di 0.2% della lunghezza del membro del 1 tester (2 millimetri per metro)
  • Torsione: meno di 1,5 gradi per 3 metri di lunghezza del membro
  • Posizione dei fori: ± 1% sulle lunghezze indicate sui nostri disegni di approvazione



  3,3 galvanizzazione



  Dopo che il montaggio interamente è stato completato, Pali d'acciaio saranno la immersione calda hanno galvanizzato. La doppia immersione non sarà permessa.



  Tutti i materiali, eccetto i bulloni, viti, dadi, saranno galvanizzati secondo l'iso 1461 dell'en di N-F.



  Tutti i membri vuoti saranno galvanizzati sia all'interno che all'esterno le superfici. I dadi retapped dopo la galvanizzazione e poi adeguatamente saranno protetti da ruggine da grasso.



  4. Descrizione:

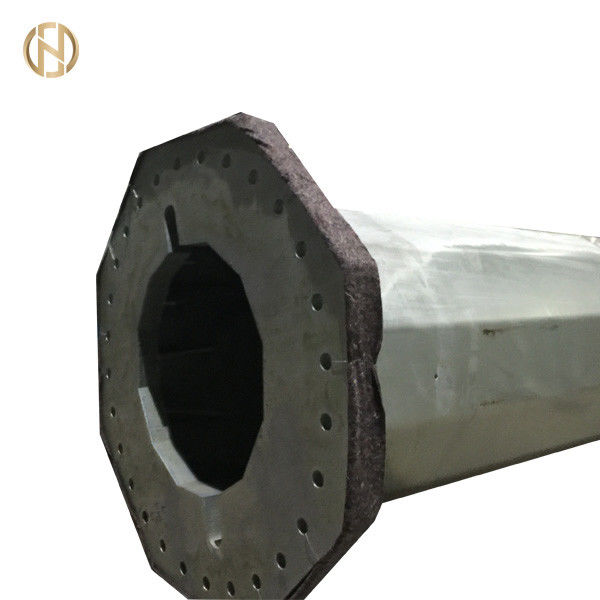

  PALI D'ACCIAIO galvanizzati, affusolati uniformemente, 12 hanno parteggiato sezione trasversale poligonale regolare. La lunghezza massima di una sezione sarà di 12 metri.



  Ogni fronte sarà piano, senza rinforzi eccetto ai punti di carico.



  Pali d'acciaio sono progettati per incastrare i collegamenti slittamento-misura.

  Pali sono progettati con un numero minimo dei giunti (uno o due unito per palo). Il giunto di Palo sarà di incastrare il tipo, saldando o serrandosi non sarà impiegato.



  La lunghezza unita di slittamento non sarà di meno di 1,5 volte il diametro interno principale dell'elemento superiore.

  Un cappuccio metallico smontabile del palo misura sopra i pali.

  I crossarms allegati allo stesso livello dai lati opposti del palo saranno simmetrici circa la linea centrale del palo e saranno tale quel ciascuno crossarm possono essere installati indipendente.

  I crossarms saranno collegati al palo attraverso la media dei vangs, dei bulloni e dei dadi diretti. le Inter-armi saranno diritte ed avranno i 6 uniformemente affusolati (otto) hanno parteggiato sezione trasversale poligonale regolare

  Tutti i pali saranno forniti di un punto d'interramento ad una posizione circa 50 cm sopra il livello del suolo.



  L'accesso da completare del palo è consentito dai punti o dal dispositivo di anti-caduta e della scala.

  Un'etichetta di identificazione sarà inchiodata sui pali; questa etichetta mostra:

  • Nome del produttore
  • Tipo e lunghezza di palo
  • Anno di fabbricazione
  • Riferimento di ordine

I disegni che mostrano tutti i dettagli saranno preparati dal produttore e saranno presentati al cliente per approvazione.

La fabbrica che lancia e che fabbrica non comincerà prima di approvazione scritta dei disegni.

5. Ispezione e provare:

5.1. Controlli delle dimensioni

Per quanto riguarda il requisito delle dimensioni, tutte le sezioni e parti saranno controllate secondo le tolleranze citate nella clausola pertinente di questa caratteristica tecnica.

5.2. Controlli delle saldature

Tutte le saldature saranno esaminate. Nelle aree dubbiose, le prove penetranti della tintura saranno CRNA effettuato. per classificare 2 dell'en 1289 di N-F o del CRNA delle prove di particelle magnetiche. per classificare 2 dell'en 1291 di N-F.

5.3. Controlli di spessore dello zinco

La conformità ai requisiti di spessore ricoprente sarà controllata con un CRNA magnetico dello spessimetro. all'iso 1461 dell'en di N-F.

5.4. Archivio di ispezione

Tutti i documenti relativi al lavoro saranno archivati e quattro copie y dell'archivio saranno trasmesse a GRIDCo prima di trasporto.

Questa documentazione includerà almeno:

• Certificati di prova del mulino delle lamiere d'acciaio e dei lamierini
• Dati di tracciabilità di materiale contro le sezioni dei pali
• Rapporto del controllo dimensionale
• I controlli delle saldature riferiscono
• Rapporto del controllo di spessore della pittura e dello zinco

ULTERIORE INFORMAZIONE

• Le portate – il normale, il vento, il peso, angoli di deviazione/angoli terminali per le torri unipolari saranno le stesse di per i tipi di XX, di YY e di ZZ come specificato nelle caratteristiche tecniche. Inoltre, gli offerenti devono includere una torre unipolare terminale con un angolo di deviazione di 900 facendo uso di tipo parametri progettuali di ZZ.
• Le caratteristiche tecniche per XX, YY e ZZ ingraticciano le torri devono essere usate per la progettazione dei monopoles (depressione & tensioni, calcoli del carico).
• Gli isolanti polimerici saranno utilizzati per le torri unipolari. La lunghezza delle corde dell'isolante soddisfarà le richieste di dispersione e di spazio. Le doppie corde dell'isolante saranno usate torri tutte le di una tensione e per la strada/incroci fiume/ferroviari. Le corde dell'isolante del polimero verranno completo con gli insiemi di tensione e della sospensione del conduttore, i corni di scorrimento ad arco elettrico ecc
• I tipi di terreno sono gli stessi di quelli specificati per le torri della grata nelle caratteristiche tecniche.
• Lle caratteristiche dei 48 centri OPGW saranno usate per le progettazioni.
• Le torri unipolari saranno provate secondo le norme internazionali.

Imballaggio & spedire

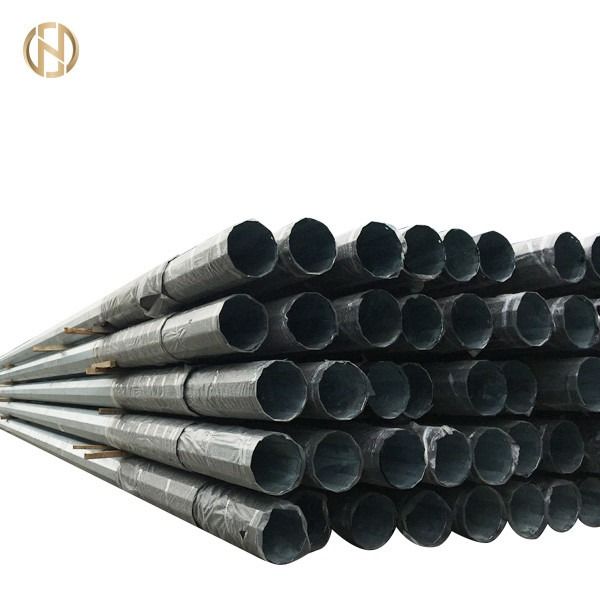

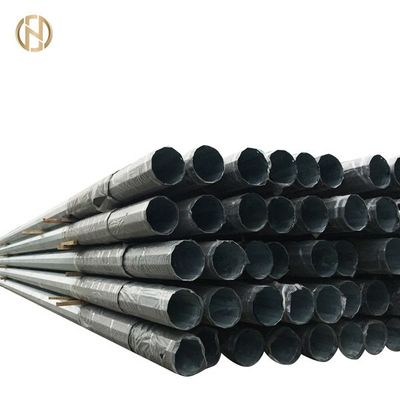

Copriamo il superiore e le parti inferiori del palo con una stuoia o una paglia imballano per proteggerla da danneggiamento della superficie galvanizzata che può accadere durante il trasporto. L'imballaggio può anche essere fattoe secondo i requisiti dei clienti.

Processo di produzione

La verifica del → dei materiali che taglia la verifica di saldatura verticale di modellatura o di piegamento del → del → del → del → di dimensioni flangia → di sbavatura di saldatura di processo di Calibration→ del → della perforazione del foro del → che galvanizza, → di ricalibratura del → della mano della polvere o di verniciatura che infila l'imballaggio del →
