Posta di Electric Power di bassa tensione di 15KV 11M Steel Utility Pole 1050daN

Linea palo di alta tensione del palo 990daN di 33KV 11M Steel Utility di potere pratico dei pali

Palo 1050daN, linea pali, palo pratico d'acciaio di 15KV 11M Steel Utility di LV

Queste specifiche riguardano la progettazione, l'ingegneria, la fabbricazione, assemblea, difficile agli impianti del produttore prima della spedizione dei pali d'acciaio, delle assemblee trasversali del braccio, degli insiemi del tipo, dei piatti del pericolo, insiemi di interramento della punta di GI a singola linea del palo 33kV, sospensione e montaggi di tensione adatti a conduttore di AAC ad uso su 3 fasi, 50 hertz, linee di spese generali solidamente interrate 33kV.

• La progettazione e l'esecuzione saranno conforme alle migliori pratiche d'organizzazione assicurare la prestazione soddisfacente durante il tempo di impiego.
• Tutti i materiale ed attrezzatura non specificamente indicati in questa specificazione ma che sono necessarie per l'impiego soddisfacente delle attrezzature saranno ritenuti per essere inclusi a meno che specificamente escluso e saranno assicurati senza alcun costo supplementare. Le componenti che hanno valutazione identica saranno intercambiabili. L'offerente deve fornire gli impianti prove disponibili agli impianti del produttore

Ogni volta che c'è una differenza nelle norme i criteri più rigorosi si applicheranno.

3,0 MATERIALI, DETTAGLI DI COSTRUZIONE ED ESECUZIONE

• I materiali utilizzati nella fabbricazione di tutta l'attrezzatura saranno nuova e la migliore qualità e classe più adatte a prestazione nelle circostanze specificate.
• L'acciaio ha usato per la fabbricazione di varia attrezzatura sarà conforme ai requisiti generali concernente il rifornimento dei materiali posti fatti in norme internazionali pertinenti.
• Il materiale ha analizzato conformemente al 13520:2015 di iso o l'altra norma internazionale pertinente non mostrerà lo zolfo ed il contenuto fosforoso più di 0,060% di ciascuno.
• L'attrezzatura sarà ben finita, liberare e libera dai difetti superficiali nocivi. L'estremità dei pali, delle sezioni d'acciaio ecc. di angolo sarà quadrato tagliato e sarà diritta.
• I bulloni, i dadi & le rondelle del pacchetto ed il filo del cavo di ancoraggio & il cavo di guardia trasversale del braccio saranno la immersione calda galvanizzata secondo il 1461:2009 di iso (en) o altre norme internazionali pertinenti. La qualità di zinco sarà almeno grado dello Zn 98 ha specificato nel 752:2004 di iso. Il rivestimento dello zinco sarà aderente, regolare, ragionevolmente luminoso, continuo ed esente da tale imperfezioni e cambiamento continuo, cenere e scoria, inclusioni, fiocco e punto nero, brufoli, grumosità e funzionamenti.
• I pali d'acciaio saranno la immersione calda hanno galvanizzato con il minimo uno spessore di 125 micron del rivestimento dello zinco e delle basi di appoggio d'acciaio con uno spessore minimo di 125 micron del rivestimento dello zinco generalmente secondo ASTM A123 e provato secondo le norme internazionali pertinenti.
• Gli articoli resisteranno alle 4 immersioni minime dell'una durata minuta. L'uniformità di rivestimento galvanizzato sarà determinata mediante la prova del preece come prescritto in ASTM A123.
• I montaggi di tensione e della sospensione saranno fatti della lega di alluminio e tutti i dadi - e - bulloni saranno fatti della immersione calda hanno galvanizzato d'acciaio con spessore minimo di un rivestimento dello zinco di 85 micron secondo le norme internazionali pertinenti delle parti XIII o altro di 10684:2004 di iso (en).

Montaggi e rivestimento di 4.1.1.10

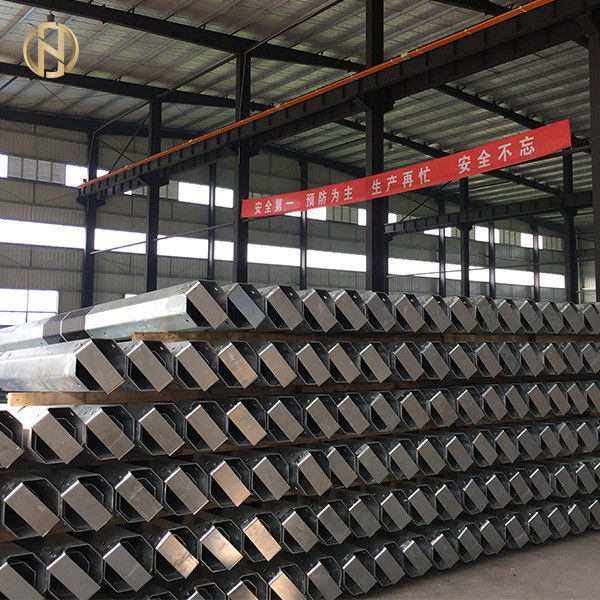

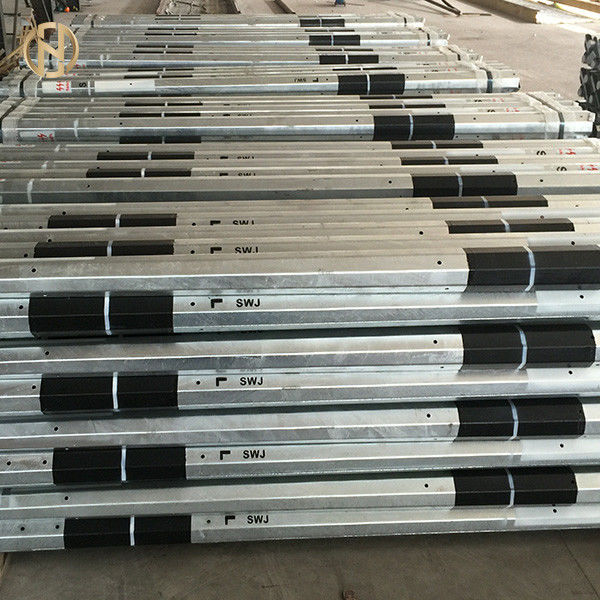

• Pali saranno fabbricati dal piegamento freddo delle lamiere di acciaio della dimensione appropriata e della lunghezza dentro alla forma ottagonale ed al singolo giunto continuamente saldato. La saldatura sarà fatta preferibilmente in un'atmosfera inerte sotto un rivestimento dell'azoto.

ii. Tutta la saldatura, tagliare, lavorare ed il montaggio saranno fatti prima della galvanizzazione.

• I Pali saranno diritti, lisci, ottagonali e conici e saranno ben finiti, liberare e liberi dai burs, dalle rientranze e da altri difetti superficiali.
• I fori e le disposizioni di interramento saranno forniti secondo i disegni della struttura. Tutti i fori e cima del palo saranno bloccati strettamente con le spine di plastica/cappuccio di plastica adatto per evitare l'entrata dell'acqua nella cavità del palo.
• Due M-12 che interrano i perni hanno disposto diametralmente opposto ed a livello saldati di superficie interna del palo; completi con il dado di GI M-12, Bolt, pianura e l'insieme della rosetta elastica, sarà fornito ciascuno a 2700 millimetri sotto la cima del palo e un livello sotterraneo da 500 millimetri nella linea pali di alta tensione e a 400 millimetri sotto la cima del palo e un livello sotterraneo da 500 millimetri per la linea pali di LV.

vi. il livello del suolo sarà segnato con un'ampia striscia della pittura da 12 millimetri tutt'intorno nel colore nero.

• Un palo del prototipo secondo progettazione approvata sarà fabbricato e provato ad un banco di prova approvato autorizzato secondo l'IEC: 60652 o possono essere acconsentiti reciprocamente fino a rompere il carico in presenza degli ispettori del cliente prima del procedimento con il montaggio di massa dei pali.

Parametri progettuali di 4.1.1.11 e fattore di sicurezza

Tolleranze

i. lunghezza

La tolleranza sulla lunghezza sarà come segue:

Il palo finito non sarà da rettitudine da più di 1/600 della sua lunghezza.

Il rotolamento e la tolleranza di taglio per i prodotti siderurgici laminati a caldo saranno conforme alle norme internazionali pertinenti.
