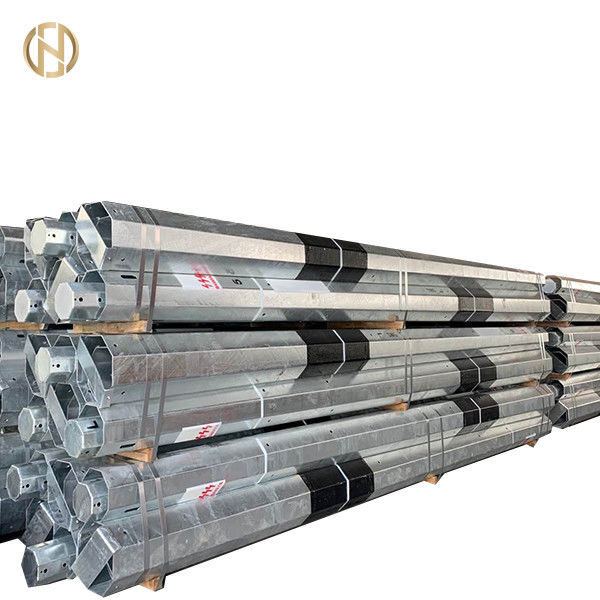

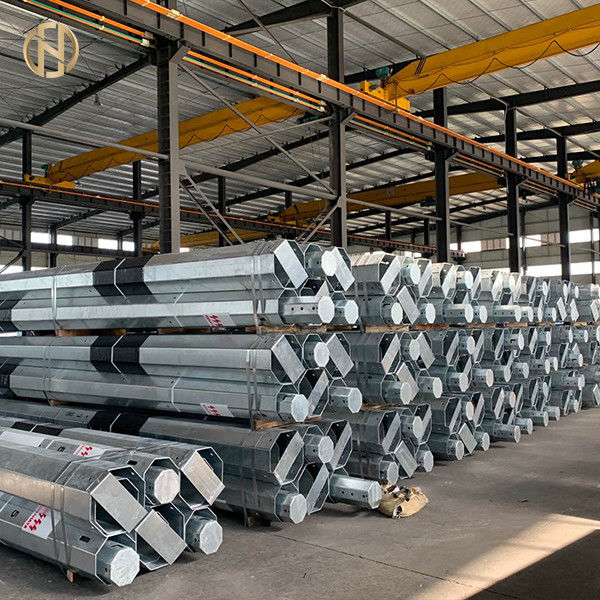

12M ha foggiato il bene durevole con uno stampo tubolare di Palo per le linee elettriche sopraelevate 11KV o 33KV

                              bene durevole di 12M Swaged Tubular Pole per le linee elettriche sopraelevate 11KV o 33KV





1. Portata

1,1 questa specificazione riguarda la progettazione, il montaggio, la prova ed il rifornimento dell'acciaio tubolare

pali comunemente usati nelle linee elettriche sopraelevate.

2. Generalità

Il palo d'acciaio sarà fabbricato in parecchie lunghezze e forze come specificato in

La tabella 1 ha contenuto qui.

2,1 i pali tubolari d'acciaio devono essere fabbricati da una società approvata a qualità

9001:2000 standard di iso. Il numero di certificazione di iso 9001, il nome del

autorità d'approvazione autorizzata con l'indirizzo di contatto ed il telefono ed il fax

i numeri inoltre saranno dichiarati. L'offerente accluderà una copia dell'iso 9001

certificato con l'offerta.

3. Descrizione

3,1 i pali d'acciaio saranno di progettazione swagged e consisteranno di tre (3) separato

le lunghezze di tubatura d'acciaio swagged a due giunti per fabbricare i pali. Tuttavia, là

sono alcuni numeri dei pali come citato nel programma di consegna e dei prezzi che

sia di tipo piegante. Le quantità di tali pali pieganti saranno annunciate al

periodo del contratto.

3,2 la tubatura d'acciaio utilizzata nel montaggio del palo sarà dell'acciaio di tutto il processo approvato

possesso della resistenza alla trazione minima di 42 kg/sq. millimetro e un prodotto chimico

composizione di non più di 0,06% zolfi e non più di di 0,06%

fosforoso.

3,3 lo spessore della parete del diametro della tubatura e della tubatura indicato in tabella 1 per ogni lunghezza di

il palo è la dimensione minima da utilizzare nella fabbricazione dell'ogni lunghezza del palo. Sarà

la responsabilità dell'offerente di determinare l'adeguatezza della tubatura componente

indicato affinchè il carico siano sostenuti. Tuttavia, in nessun caso il diametro della tubatura e

lo spessore della parete per tutto il tubo componente è di meno che il valore indicato in tabella 1.

3,4 i pali tubolari saranno fatti dei tubi saldati, swagged e si uniranno.

il bordo superiore di ogni giunto sarà smussato ad angolo di circa 45 gradi.

i pali d'acciaio saranno composti di tre sezioni dei diametri di diminuzione e

lo spessore del diametro e le lunghezze minimi del palo saranno secondo le indicazioni della tabella 1.

3,5 tutti i tubi che fanno parte dei supporti di cui sopra saranno fatti da caldo isolati

acciaio senza cuciture o continuamente saldato conformemente alle BS 6323 o all'equivalente

norme applicabili.

Caratteristica tecnica di capitolo 2. per le linee 11kv 2-2

GSEEP/W/ICB-03 2073/74-03

3,6 l'intera sezione dei pali sarà galvanizzata con rivestimento minimo del peso

meno di 460 gm/-sq. m. internamente ed esternamente.

3,7 ogni palo sarà fornito di un piatto superiore d'acciaio 3 millimetri di spessore minimo

saldato all'estremità della sezione. Il piatto superiore non proietterà oltre

perimetro della sezione superiore. Ogni palo inoltre sarà fornito di una base saldata

piatto saldato al fondo del palo.

3,8 il palo, essere perforato conformemente ai modelli di perforazione così definiti in

Figura. Tutti i fori saranno di un diametro da 18 millimetri. Tuttavia, il produttore deve ottenere

approvazione del modello di perforazione prima della fabbricazione dei pali. Ogni palo sarà

segnato con la lunghezza appropriata secondo le indicazioni della figura.

3,9 il tipo piegante di pali sarà fabbricato in tal modo che i pezzi della sezione

può essere portato al sito ed essere misura sul sito stesso. La sezione del palo sulla cima

abbia una flangia e la sezione nell'ambito di si sovrapporrà ad una lunghezza di 25 cm come indicato

nel diagramma. I pali saranno perforati in tal modo che la sezione nella cima

ha potuto saldamente essere riparata la sezione nell'ambito di da due bulloni di 5/8" x 7" a 90 gradi

. Due tali giunti formano un palo completo di tre sezioni secondo le indicazioni del fico

2 e 3.

3,10 la dimensione della base di appoggio sarà secondo la norma governante.

Tolleranza 4

4,1 le seguenti tolleranze saranno mantenute:

a) Tolleranza del diametro: Non applicabile

b) Tolleranza su peso: Non applicabile

c) Tolleranza su spessore: Non applicabile

e) Rettitudine: I pali finiti non saranno da rettitudine

da più di 1/600 dell'altezza.

5. Prove

5.1. La seguente prova (s) sarà eseguita per il palo ha fornito. Tutta la prova sarà

le relazioni sull'esperimento completamente documentate e certificate saranno fornite a NEA.

una prova di trazione e un'analisi chimica per zolfo e fosforoso

b. Prova di deviazione

c. Prova stabilita permanente

d. Prova di caduta

Caratteristica tecnica di capitolo 2. per 11kv le linee 2-3

GSEEP/W/ICB-03 2073/74-03

5,2 numero dei pali selezionati per la prova di trazione di conduzione e l'analisi chimica per

lo zolfo e fosforoso saranno come dati qui sotto:

No. di dimensione di lotto dei pali

Fino a 500 1

501 - 1000 2

1001 - 2000 3

2001 - 3000 4

3001 e superiore a 5

5,3 numero dei pali selezionati o della prova di conduzione di deviazione, della prova stabilita permanente e del calo

la prova sarà come data qui sotto:

No. di dimensione di lotto dei pali

Fino a 500 5

501 - 1000 8

1001 - 2000 13

2001 - 3000 18

3001 e superiore a 20

La prova di deviazione, la prova stabilita permanente e la prova di caduta saranno effettuate dentro

successione su ciascuno dei pali selezionati.



È la designazione Lunghezza totale	410SP- 52 11 m.				410 SP-43 10m		410 SP-31 9 m.		410 SP-13 8 m.
Profondità d'impianto. m.	1,8				1,8		1,5		1,5
Sezioni:
Lunghezza, m. Cima (h1)	2,7				2,4		2		1,75
Medio (h2)	2,7				2,4		2		1,75
Inferiore (h3)	5,6				5,2		5		4,50
Fuori del diametro, millimetro Cima (h1)	114,3				114,3		114,3		88,9
Medio (h2)	139,7				139,7		139,7		114,3
Inferiore (h3)	165,1				165,1		165,1		139,7
Spessore, millimetro
Cima (h1) 3,65 3,65
						3,65			3,25
Medio (h2)		4,5		4,5		4,5			3,65
Inferiore (h3)		4,5		4,5		4,5			4,5
Peso approssimativo, chilogrammo		175		160		147			101
Carico paralizzante, kgf		307		348		367			301
Applicazione del carico da cima del palo, m.		0,6		0,6		0,3			0,3
