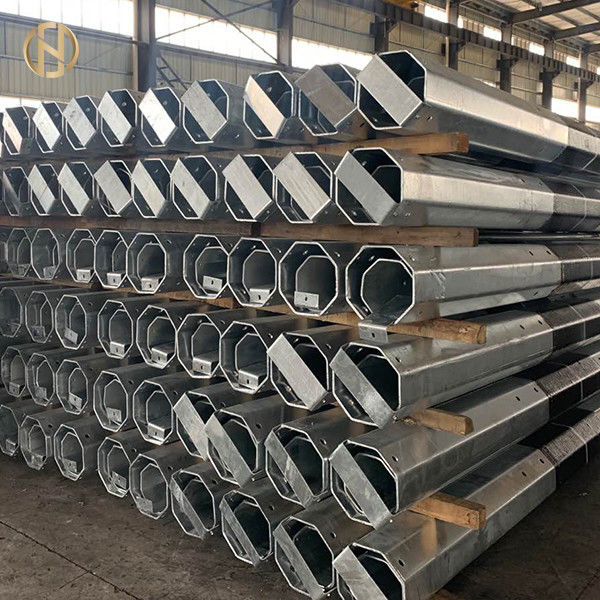

12M ha galvanizzato il fattore di sicurezza d'acciaio tubolare 1340daN della classe 7 della posta 2,0

Questa specificazione prevede la progettazione, fabbricazione, difficile nella fabbrica, nel rifornimento e nella consegna al sito a Pali tubolari d'acciaio galvanizzati.

Sarà la responsabilità dell'appaltatore di fornire l'attrezzatura, che risponderà sotto tutti gli aspetti alla specificazione della prestazione ed avrà durevolezza soddisfacente per gli stati prevalenti del sito.

L'appaltatore fornirà tutti i materiale e lavoro non qui specificamente citati o inclusi, ma che possono essere necessari da ultimare qualsiasi parte dei lavori o del lavoro come tutto, conformemente ai requisiti di questa specificazione.

La disposizione di progettazione dettagliata dell'attrezzatura sarà la responsabilità dell'appaltatore conforme all'approvazione dell'ingegnere di RREA.

I conduttori di alluminio tirati duri e del rame forniti inoltre completamente aderiranno alle seguenti specifiche di RREA, vale a dire:

• Stati del sistema generali di RREA

• Requisiti dell'imballaggio e della spedizione di RREA

• Requisiti di presentazione di RREA

• Norme e codici

Eccetto dove modificato tutti gli attrezzature e materiali sia nell'accordo completo con l'IEC (Commissione elettrotecnica internazionale) e norme e raccomandazioni di iso (organizzazione di norme internazionali). Se l'IEC pertinente o le norme ISO e le raccomandazioni non sono disponibili comunque o casi poi le norme britanniche pertinenti o le norme nazionali si applicheranno se disponibili.

Quando l'IEC, l'iso, il BSI o le norme nazionali si riferiscono all'edizione usata sarà quella corrente alla data di offerta, insieme a tutto l'emendamento ha rilasciato a quella data.

Più ulteriormente a quella sopra ordine di norme della preferenza supplementare è elencato qui sotto: Commissione elettrotecnica internazionale di IEC

Organizzazione di norme internazionali di iso

Norme britanniche del BSI

American National Standards Institute nazionale dell'ANSI di norme di NS (dove disponibile)

Dove l'uso di una norma all'infuori dell'IEC, dell'iso o del BSI poi è acconsentito questa norma sarà usata, dove applicabile. Dove altre norme sono proposte invece delle norme di IEC, di iso o del BSI, la conferma sarà a condizione che le disposizioni delle norme sono equivalenti a o superano quelle delle norme equivalenti di IEC, di iso o del BSI.

Le copie di tutte le norme proposte in sostituzione delle norme di IEC, di iso o del BSI devono essere presentate con l'offerta accompagnata se necessario dalle traduzioni in inglese delle sezioni appropriate.

Benchè tutti i descrizioni, disegni o illustrazioni che possono essere presentati con l'offerta, tutti i dettagli all'infuori di quelli indicati “nella deviazione dal programma di caratteristica tecnica” ed approvati dall'ingegnere di RREA siano ritenuti per essere conforme alla specificazione e le specifiche standard ed i codici si è riferito a ivi.

Non ci devono partenze dalla specificazione eccetto quelle indicate “nella deviazione dal programma di caratteristica tecnica” ed approvate dall'ingegnere di RREA essere fatte senza l'approvazione scritta dell'ingegnere di RREA.

2,1 portata

Questa caratteristica tecnica riguarda la progettazione, il materiale, il montaggio, il rivestimento protettivo, le prove, l'ispezione, l'imballaggio e la consegna dei monopoles d'acciaio conici saldati del giro utilizzati nei sistemi di distribuzione sopraelevati. Il riferimento alle specifiche o alle organizzazioni insieme a tutti i disegni o i diagrammi di carico sarà considerato parte della specificazione. Il produttore del palo deve essere iso 9001 certificato.

2,2 norme di riferimento

Il riferimento alle norme e/o alle specifiche qui sarà interpretato per significare l'ultima revisione a meno che celebre.

La progettazione, i materiali ed il montaggio dei pali d'acciaio saranno conforme all'ultima edizione dei codici internazionali e delle norme elencati in futuro:

En 10149: Prodotti piatti laminati a caldo fatti di alto carico di snervamento per lo stampaggio a freddo

En 10025: I prodotti laminati a caldo hanno fatto delle condizioni tecniche di fornitura non legate degli acciai per costruzioni edili

Iso 898: Proprietà meccaniche dei fermi

ACI 318: Requisiti di regolamento edilizio di calcestruzzo strutturale

ASTM A123: Specificazione standard per il rivestimento dello zinco (caldo galvanizzato) sui prodotti fabbricati dalle forme d'acciaio rotolate, urgenti e forgiate, dai piatti, dalle barre e dai nastri

ASCE N°. 72: Progettazione delle strutture d'acciaio di Palo della trasmissione (per riferimento soltanto) ASCE (Se) 48-05: La progettazione della trasmissione d'acciaio Palo struttura

AWS: Società di saldatura americana per la saldatura ed i processi relativi

2,3 progettazione

• I pali saranno rotondo-conici con una conicità graduale e costante.

• La saldatura longitudinale dovrebbe attenersi ad un minimo secondo il processo di montaggio. Saldatura circonferenziale non permessa le assemblee delle assi.

• La progettazione preferibilmente usa l'analisi non lineare e segue le linee guida ed i principi descritti in manuali e rapporto di ASCE sull'organizzazione del n° 72 di pratica e il ASCE (Se) 48-05

· Le assi di Palo saranno di un pezzo alla lunghezza massima possibile entro le limitazioni di montaggio e/o di trasporto. Le assi di Palo che superano le limitazioni saranno progettate in parecchie sezioni.

Le sezioni adiacenti si uniranno dai giunti di slittamento. Pali saranno progettati con un numero minimo dei giunti. I giunti di slittamento saranno progettati per una sovrapposizione minima di 1 - 1/2 volte il diametro interno della sezione femminile al giunto, secondo ASCE «il rapporto nessun 72, progettazione della trasmissione d'acciaio Palo struttura» e ASCE (Se) 48-05

· Un tappo superiore di plastica smontabile da misura sulla cima del palo sarà fornito.

· Un dado d'ottone sarà posizionato alla cima del palo e ad un altro dado d'ottone al livello del suolo.

· La limitazione di deviazione al carico di servizio sarà 4% dell'altezza sopra terra.

· La limitazione superiore del diametro da applicarsi durante la progettazione è:

minimo della o ..................................................... 200 millimetri

massimo della o ..................................................... 240 millimetri

· Il fattore di sicurezza usato per il calcolo sarà:

2,0 ............. per i carichi trasversali

1,5 ............. per i carichi verticali.

· Pali saranno forniti dalla base dell'ancora. La base dell'ancora sarà destinata per trasferire i carichi dal palo al fondamento. La base di appoggio sarà saldata al palo alla fabbrica. La lunghezza inclusa sarà determinata dal carico di progetto del bullone d'ancoraggio e dall'ultimo sforzo schiavo per concreto 3000 PSI (f c) come specificato nel regolamento edilizio concreto americano dell'istituto (ACI 318). I bulloni d'ancoraggio saranno consegnati insieme ai pali. Un modello superiore per tipo del palo ed un modello più basso per palo (a richiesta) saranno forniti. I modelli ed i bulloni d'ancoraggio saranno forniti non montati.

2,4 normalizzazione generale

2,4 .1 Pali saranno progettati per gamma standardizzata nelle seguenti classi del carico:

Carico di lavoro massimo di Fmax ........................ a 600 millimetri dalla cima del palo

2,4 .2 Pali saranno progettati per le lunghezze standardizzate nella gamma seguente:

8 m., 9 m., 10m, 11 m., 12 m., 13 m. e 14 M.

2,5 materiale

Tutto il materiale sarà conforme alle norme pertinenti citate all'interno di questa specificazione.

D'acciaio essere usato sia del grado S500MC secondo en 10149. Parametri d'acciaio (t<10>

Sforzo di trazione minimo minimo 500,00 (N/mm2) Fu ............................... 550,00 di Fy di tensione di snervamento .............................. (N/mm2)

L'alternativa d'acciaio essere usato dovrebbe essere del grado S355MC o S315MC secondo en 10149.

2,6 fabbricazione

Tutte le parti che formano la struttura saranno fabbricate conformemente ai disegni approvati dall'ingegnere di RREA.

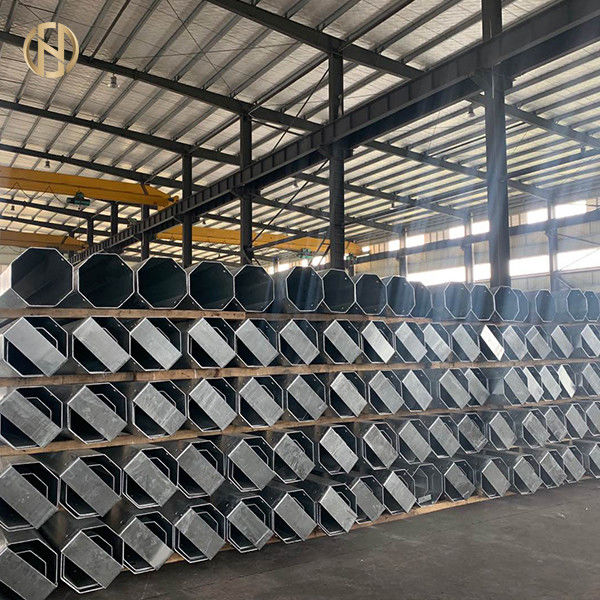

Le sezioni dei pali sono fatte dagli strati dell'acciaio, taglio al trapezio, poi coniato a freddo per modellare la sezione trasversale conica rotonda o dodici (12) hanno parteggiato sezione trasversale poligonale regolare.

Il piatto formato sarà piegato ad un raggio sufficiente grande per non produrre l'incrinamento del materiale.

La perforazione o la perforazione dei fori sarà fatta prima della galvanizzazione in un tal modo quanto ai fori cilindrici dei prodotti normali al piano del materiale (in tutto i fori).

2,7 tolleranze

La variazione permessa (tolleranza) da una dimensione dichiarata, dalla lunghezza degli elementi, fuori del diametro, della rettitudine, ecc sarà come segue:

2,8 saldare

Tutta la saldatura, tanto quanto è praticabile, segua la norma di AWS.

Le saldature longitudinali avranno sessanta minimi di penetrazione delle percentuali (di 60%) eccetto all'interno della parte femminile dell'area unita di slittamento dove la percentuale della penetrazione sarà delle cento percentuali (di 100%). Altre saldature saranno saldature di raccordo per tutto lo spessore.

2,9 galvanizzare

Dopo che il montaggio interamente è stato completato, i pali d'acciaio saranno la immersione calda galvanizzata ad un minimo di 630 g/m2.

Tutti i membri vuoti saranno galvanizzati sia all'interno che all'esterno le superfici. Nessun doppio processo della galvanizzazione della immersione è permesso.

I bulloni d'ancoraggio saranno galvanizzati ad integrale al minimo 320 g/m2.

I dadi possono ri-essere spillati dopo la galvanizzazione e poi adeguatamente saranno protetti da ruggine da grasso. La galvanizzazione sarà eseguita conformemente a ASTM A standard 123.

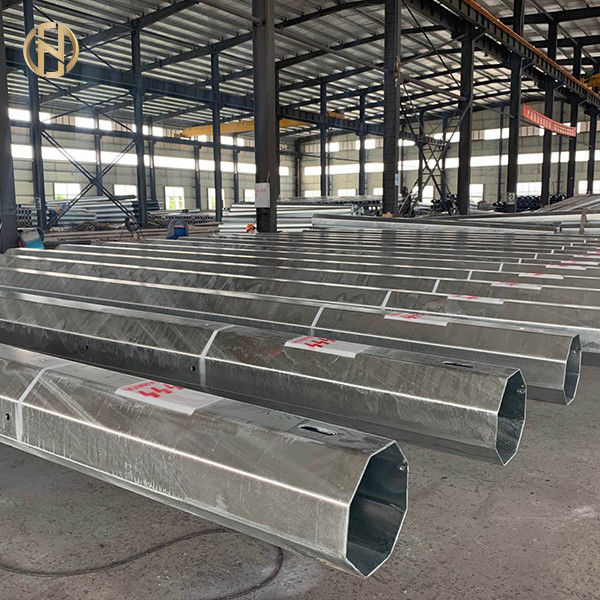

2,10 marcatura

Tutte le parti dei pali saranno segnate giustamente. Tutta la marcatura sarà indelebile e chiaramente visibile dopo la galvanizzazione. I pezzi che fa parte di una struttura saranno segnati con il tipo numero della struttura, seguito dall'elemento adeguato dell'assemblea e da altri segni di identificazione.

2,11 protezione bituminosa

Una protezione bituminosa supplementare dal piatto dell'ancora a +1,5 dal livello del suolo del palo può essere required.146 i requisiti del datore di lavoro della parte VI.

3. ISPEZIONE E PROVE

3,1 ispezione - generale

Riserve dell'acquirente la destra testimoniare il processo di fabbricazione, qualsiasi tipo prove specificamente eseguite sull'attrezzatura da fornire a RREA ed a qualsiasi test di routine richiesti nella fabbricazione e sul rifornimento di tale attrezzatura. Il fornitore consentirà il libero accesso all'acquirente a tutto il sito in cui tale processo di fabbricazione, o le prove, tipo o test di routine sta avendo luogo. Il fornitore sopporterà nei costi della pianta di tale testimone. Il fornitore fornirà all'acquirente di un programma della fabbricazione e delle prove almeno due settimane prima che gli eventi siano di accadere.

3,2 tipo prove

Il fornitore fornirà la prova documentaria sotto forma di certificati di prova certificati che il palo o le parti d'acciaio tipo-è stata provata con successo da un'autorità di prove indipendenti conformemente al ASCE (Se) 48-05 o IEC 60652 delle BS. Certificati di prova poichè la prova di riuscito completamento di tipo prove sarà presentata come parte dell'offerta.

3,3 esame ed ispezione

• Esame visivo

• Verifica delle dimensioni

• Controlli delle saldature

• Controlli di spessore dello zinco

4. IMBALLARE E SPEDIRE

Il fornitore preparerà, imballerà e carica tutti i materiali ed attrezzature per la spedizione in maniera tale che siano protetti da danno durante la spedizione e sarà responsabile di e compenserà qualsiasi danno derivando dall'imballaggio improprio fino all'accettazione finale del rifornimento. Gli oggetti conforme a stoccaggio aperto per parecchi mesi ai siti saranno protetti adeguatamente da danno del tempo.

Ogni spedizione sarà accompagnata da una lista di tutte le parti, identificabile dal tipo del palo e dal numero.
