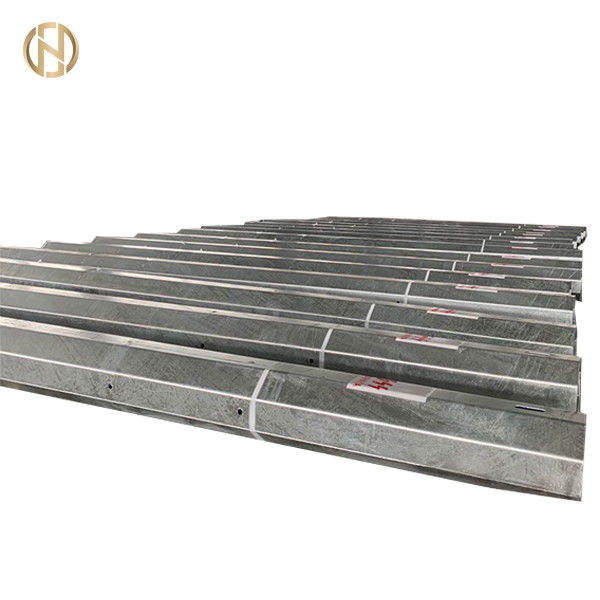

Armi smontabili d'acciaio tubolari di Palo di anti corrosione

220KV Palo d'acciaio tubolare per le linee di trasmissione, 230kv palo elettrico, stardand dell'en


VANTAGGI



• Servizio di OEM&ODM disponibile
• Grande prestazione anticorrosiva
• Tempo di lunga vita: 25 anni di portata di lunga vita
• BAOSTEEL resilienza d'acciaio, ad alta resistenza e grande di Q235
• Trattamenti doppi di protezione: caldo in primo luogo ed allora galvanizzato pittura della polvere
• Colori di verniciatura multipli disponibili: Colore di difetto grigio. Disponibile su ordinazione
• Armi e corredo smontabili del fondamento: Soltanto un cacciavite, non richiedente saldatura



Descrizione di prodotto

---

I prodotti qui sopra sono 220KV Palo d'acciaio tubolare per le linee di trasmissione, 230kv il palo elettrico, stardand dell'en.
Per progettare PREGO conformemente a software, richiederemo i seguenti parametri progettuali:

---

1. La velocità del vento operativa della regione dove il palo sarà usato
2. Il carico dell'antenna e l'altezza del palo
3. L'altezza totale del palo stessa

Specifiche di prodotto

---



Tipo	220KV Palo d'acciaio tubolare per le linee di trasmissione, 230kv palo elettrico, stardand dell'en.
Usi adatti	Linea di tranmission di potere
Forma (sezione trasversale)	Ottagonale, 8 lato, lato 12
Grado di potere	220kv
No della sezione	<>
Lunghezza (m)
Fondamento	Sepoltura diretta 1,4 a 1.5Meter
Carico di lavoro	300daN 3KN
Rottura del carico	360daN, 450daN, 540daN, 600daN
Fattore di sicurezza	1,2, 1,5, 1,8, 2,0
Materiale	ASTM 572 GR65 o Q460
Carico di snervamento minimo	355Mpa, 450mpa, 35.5sq.m
Carico di rottura minimo	450Mpa, 550Mpa 45sq.m
Max Ultimate Tensile Strength	690mpa
EL %	>=15%
Sezione superiore
Sezione inferiore
Min Thickness (millimetri)	>=4.75mm
Tolleranza delle dimensioni	+ - 1%
Incisione	Targhetta attraverso il ribattino o la colla, incisione, embossment secondo i requisiti dei clienti
Trattamento di superficie	Galvanizzazione della immersione calda secondo ASTM A123 standards/EN10046
Giunto di Pali	Inserisca il modo, il modo interno della flangia, il modo unito faccia a faccia.
Stati di caricamento
Linea massima deviazione	0-5degree
Velocità del vento di progettazione (vento estremo)	43m/s, 160km.h.
Fattore di forma circolare	1,0
Deviazione massima (vento estremo)	10% della lunghezza globale del palo
Saldatura	Doppio il processo di saldatura interno ed esterno produce una superficie senza cuciture Norma di saldatura: AWS (società di saldatura americana) D 1,1




3.2. Tolleranze

• Diametri esterni di media, misurati al livello unito di slittamento: ± 1% con il minimo di ±2 millimetro
• Ovalizzazione: la percentuale dimensionale ha notato per due misure prese fra due diametri perpendicolari al livello unito di slittamento: meno di 3% [(Dmaxi-Dmini) /Dmaxi < 3="">
• Lunghezza degli elementi del palo: - 25 millimetri/+75 millimetri
• Rettitudine dei membri: meno di 0.2% della lunghezza del membro del 1 tester (2 millimetri per metro)
• Torsione: meno di 1,5 gradi per 3 metri di lunghezza del membro
• Posizione dei fori: ± 1% sulle lunghezze indicate sui nostri disegni di approvazione



3,3 galvanizzazione



Dopo che il montaggio interamente è stato completato, Pali d'acciaio saranno la immersione calda hanno galvanizzato. La doppia immersione non sarà permessa.



Tutti i materiali, eccetto i bulloni, viti, dadi, saranno galvanizzati secondo l'iso 1461 dell'en di N-F.



Tutti i membri vuoti saranno galvanizzati sia all'interno che all'esterno le superfici. I dadi retapped dopo la galvanizzazione e poi adeguatamente saranno protetti da ruggine da grasso.

4. Descrizione:



PALI D'ACCIAIO galvanizzati, affusolati uniformemente, 12 hanno parteggiato sezione trasversale poligonale regolare. La lunghezza massima di una sezione sarà di 12 metri.



Ogni fronte sarà piano, senza rinforzi eccetto ai punti di carico.



Pali d'acciaio sono progettati per incastrare i collegamenti slittamento-misura.

Pali sono progettati con un numero minimo dei giunti (uno o due unito per palo). Il giunto di Palo sarà di incastrare il tipo, saldando o serrandosi non sarà impiegato.



La lunghezza unita di slittamento non sarà di meno di 1,5 volte il diametro interno principale dell'elemento superiore.

Un cappuccio metallico smontabile del palo misura sopra i pali.

I crossarms allegati allo stesso livello dai lati opposti del palo saranno simmetrici circa la linea centrale del palo e saranno tale quel ciascuno crossarm possono essere installati indipendente.

I crossarms saranno collegati al palo attraverso la media dei vangs, dei bulloni e dei dadi diretti. le Inter-armi saranno diritte ed avranno i 6 uniformemente affusolati (otto) hanno parteggiato sezione trasversale poligonale regolare

Tutti i pali saranno forniti di un punto d'interramento ad una posizione circa 50 cm sopra il livello del suolo.


Imballaggio & spedire

---


Copriamo il superiore e le parti inferiori del palo con una stuoia o una paglia imballano per proteggerla da danneggiamento della superficie galvanizzata che può accadere durante il trasporto. L'imballaggio può anche essere fattoe secondo i requisiti dei clienti.

Processo di produzione

---

La verifica del → dei materiali che taglia la verifica di saldatura verticale di modellatura o di piegamento del → del → del → del → di dimensioni flangia → di sbavatura di saldatura di processo di Calibration→ del → della perforazione del foro del → che galvanizza, → di ricalibratura del → della mano della polvere o di verniciatura che infila l'imballaggio del →


FAQ

---



---



Q3. Sono un progettista; Potete aiutarmi a produrre il campione che abbiamo progettato?

: La nostra missione è di aiutare i nostri clienti a riuscire. Siamo più di felici di aiutarvi a risolvere tutti i problemi che potete avere.

Q4. Vogliamo essere il vostro agente per la nostra area. Come faccio domanda per questo?

: Invii prego la vostra proposta ed il vostro profilo aziendale a

Q5. Dicami circa la vostra società?

: Siamo stati un produttore e un esportatore di tutti i tipi di pali d'acciaio compreso i pali di potere, i pali di illuminazione della via, i pali delle telecomunicazioni ed altri prodotti basati d'acciaio dal 2000. I nostri prodotti sono stati esportati a molte regioni intorno al mondo.

Q6. Avete alcune politiche speciali per le società bollate?

Il nostro Survice
1. Risponderemo tutte le vostre indagini in 24 ore lavorative.
2. il personale con esperienza risponderà a tutte le vostre domande nell'inglese fluente.
3. le progettazioni su misura sono disponibili. UEM & UBM sono benvenuti.
